Requisiti per il montaggio


Requisiti del luogo di montaggio:

AVVERTENZA

Pericolo di morte per incendio o esplosione

Pur essendo progettati accuratamente, tutti gli apparecchi elettrici possono incendiarsi. Rischio di morte o di gravi lesioni

  1. Non montare il prodotto in aree in cui sono presenti sostanze facilmente infiammabili o gas combustibili.
  2. Non montare il prodotto in aree a rischio di esplosione.
  • Deve essere presente una base solida (ad es. in calcestruzzo o muratura). Se montato su cartongesso o simili, durante il funzionamento il prodotto può generare vibrazioni rumorose e risultare pertanto fastidioso.

  • Il luogo di montaggio deve essere inaccessibile ai bambini.

  • Il luogo di montaggio deve essere adatto al peso e alle dimensioni del prodotto Dati tecnici).

  • Il luogo di montaggio non deve essere esposto a irraggiamento solare diretto. L’irraggiamento solare diretto sul prodotto può portare a un invecchiamento precoce delle parti esterne in plastica e a un forte riscaldamento. In caso di notevole aumento della temperatura, il prodotto riduce la propria potenza per prevenire un surriscaldamento.

  • Il luogo di montaggio dovrebbe essere sempre sgombro e facilmente accessibile senza la necessità di attrezzature supplementari (ad es. impalcature o pedane di sollevamento). In caso contrario ciò potrebbe limitare gli eventuali interventi di manutenzione.

  • Il sezionatore di carico CC del prodotto deve essere liberamente accessibile.

  • Devono essere rispettate le condizioni climatiche Dati tecnici).

  • Per un funzionamento ottimale, la temperatura ambiente deve essere compresa tra -25 °C e +40 °C.

Posizioni di montaggio consentite e non consentite:

  • Il prodotto può essere montato solo in una posizione di montaggio consentita. In questo modo si evita la penetrazione di umidità al suo interno.

  • Il prodotto deve essere montato in modo tale da consentire la lettura senza problemi dei segnali LED.

436392588

Posizioni di montaggio consentite e non consentite

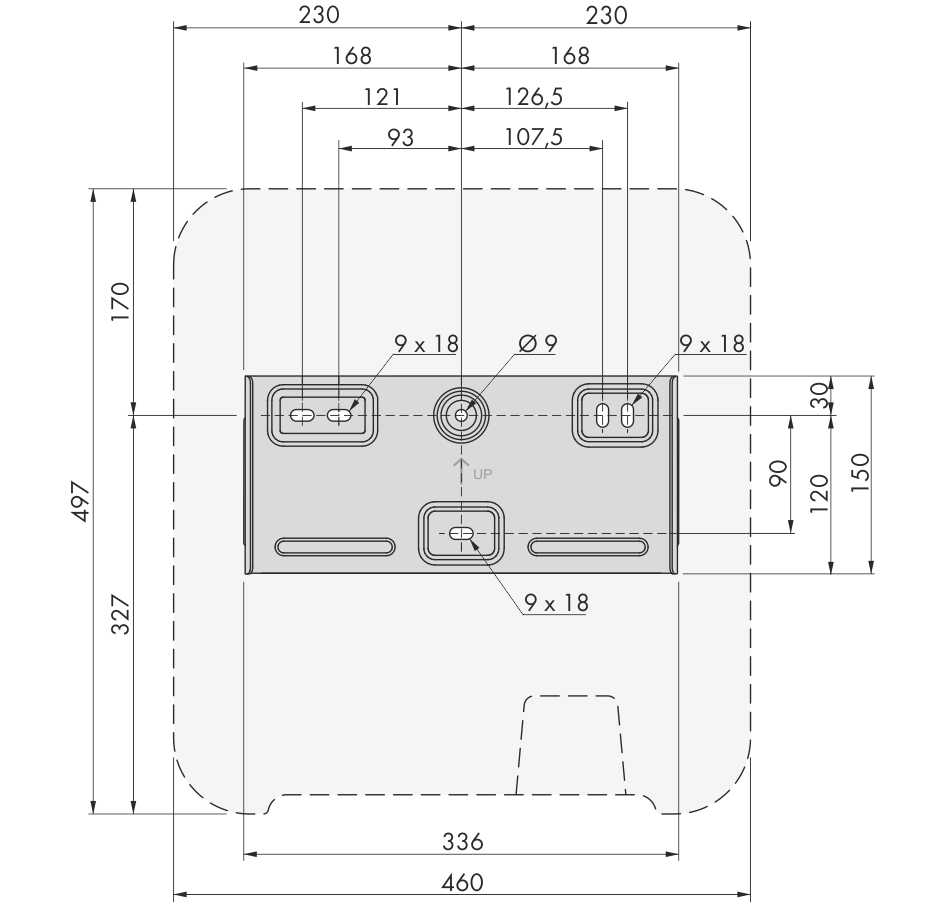

Dimensioni per il montaggio:

4285119756

Posizione dei punti di fissaggio(Misure in mm/in)

Distanze consigliate:

Rispettando le distanze consigliate si garantisce una sufficiente dissipazione del calore. In questo modo si evita una riduzione di potenza a causa di una temperatura troppo elevata.

  • Rispettare le distanze consigliate rispetto a pareti, altri inverter e oggetti.

  • Se si installano più inverter in luoghi con temperature ambiente elevate, è necessario aumentare le distanze fra gli inverter stessi e assicurare un sufficiente apporto di aria fresca.

498136972

Distanze consigliate (Misure in mm/in)
