A felszerelés feltételei


A felszerelési hellyel szembeni követelmények:

FIGYELMEZTETÉS

Életveszély tűz és robbanás miatt

A gondos gyártás ellenére az elektromos készülékek esetében tűz keletkezhet. Ez súlyos sérülésekhez vagy halálhoz vezethet.

  1. A terméket nem szabad olyan területen felszerelni, ahol rendkívül gyúlékony anyagok vagy éghető gázok találhatók.
  2. A terméket nem szabad robbanásveszély légkörben felszerelni.
  • Szilárd felületre van szükség (pl. betonra vagy falra). Gipszkartonnál és hasonló anyagoknál hallható rezgéseket kelt a termék üzem közben, amelyek zavaróak lehetnek.

  • A szerelési hely gyermekek számára nem lehet hozzáférhető.

  • A felszerelés helyét a termék súlyának és méreteinek megfelelően kell kiválasztani Műszaki adatok).

  • A felszerelési helyet nem érheti közvetlen napsugárzás. A terméket érő közvetlen napsugárzás a külső műanyag alkatrészek idő előtti öregedéséhez és erőteljes melegedéshez vezethet. A túlságosan felmelegedett termék csökkenti a teljesítményét, hogy megelőzze a túlmelegedést.

  • A felszerelési helyhez kiegészítő segédeszközök (pl. állványok vagy emelőpadok) nélkül mindig szabadon és biztonságosan hozzá kell tudni férni. Ellenkező esetben nem végezhetők el megfelelően a szervizmunkák.

  • A termék DC terhelés-leválasztó kapcsolójának mindig hozzáférhetőnek kell lennie.

  • A környezeti feltételeket be kell tartani Műszaki adatok).

  • Az optimális működés biztosítása érdekében a környezeti hőmérsékletnek -25 °C és +40 °C közt kell lennie.

Engedélyezett és nem engedélyezett szerelési pozíciók:

  • A terméket csak engedélyezett pozícióban szabad felszerelni. Így biztosítható, hogy nem jut be nedvesség a termékbe.

  • A terméket úgy kell felszerelni, hogy a LED-jelzéseket gond nélkül le lehessen olvasni.

436392588

Engedélyezett és nem engedélyezett szerelési pozíciók

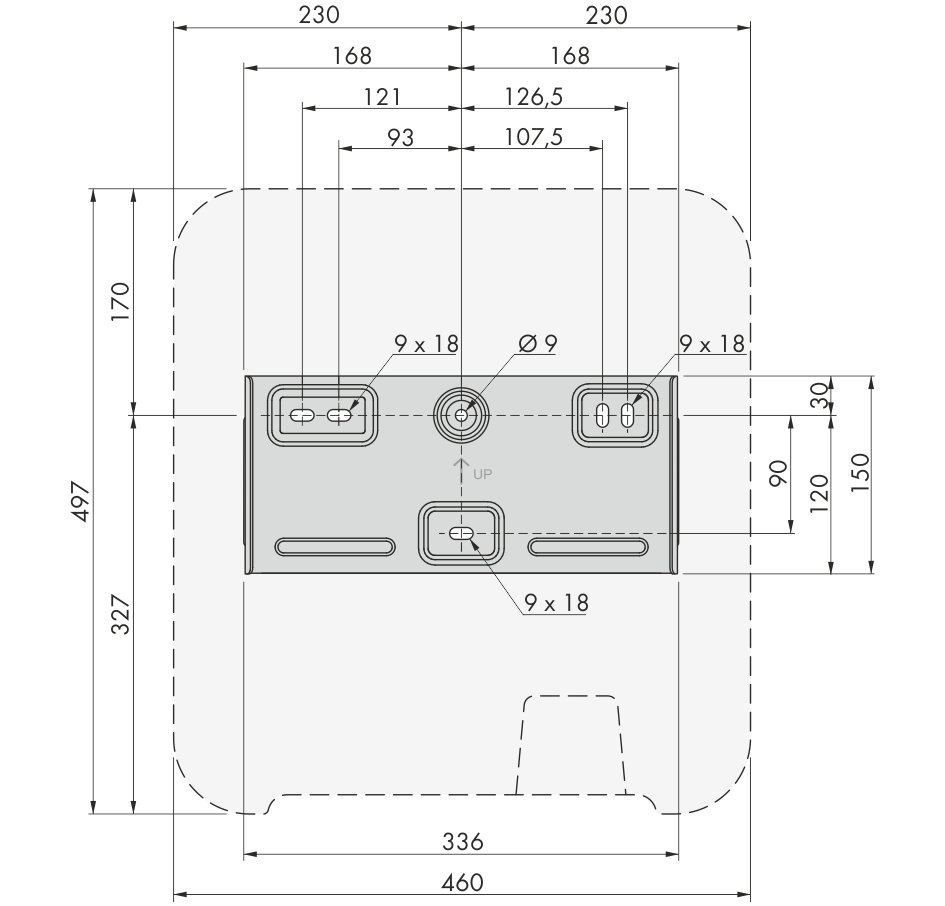

Méretek a szereléshez:

4285119756

A rögzítési pontok pozíciója (mm-ben megadott méretek)

Ajánlott távolságok:

Az ajánlott távolságok betartásával megfelelő hőelvezetés biztosítható. Ezáltal megakadályozható a túl magas hőmérséklet miatti teljesítménycsökkenés.

  • A falaktól és a többi invertertől vagy tárgytól való ajánlott távolságokat be kell tartani.

  • Amennyiben több invertert kell felszerelni magas környezeti hőmérsékletű területen, növelni kell az inverterek közötti távolságot és elegendő friss levegőről kell gondoskodni.

498136972

Ajánlott távolságok (mm-ben megadott méretek)
