Paramétrage de l’utilisation de l’excédent d’énergie dans les réseaux en site isolé


2049608588
1438645644

Début et fin de l’utilisation de l’excédent d’énergie au cours de la phase à tension constante

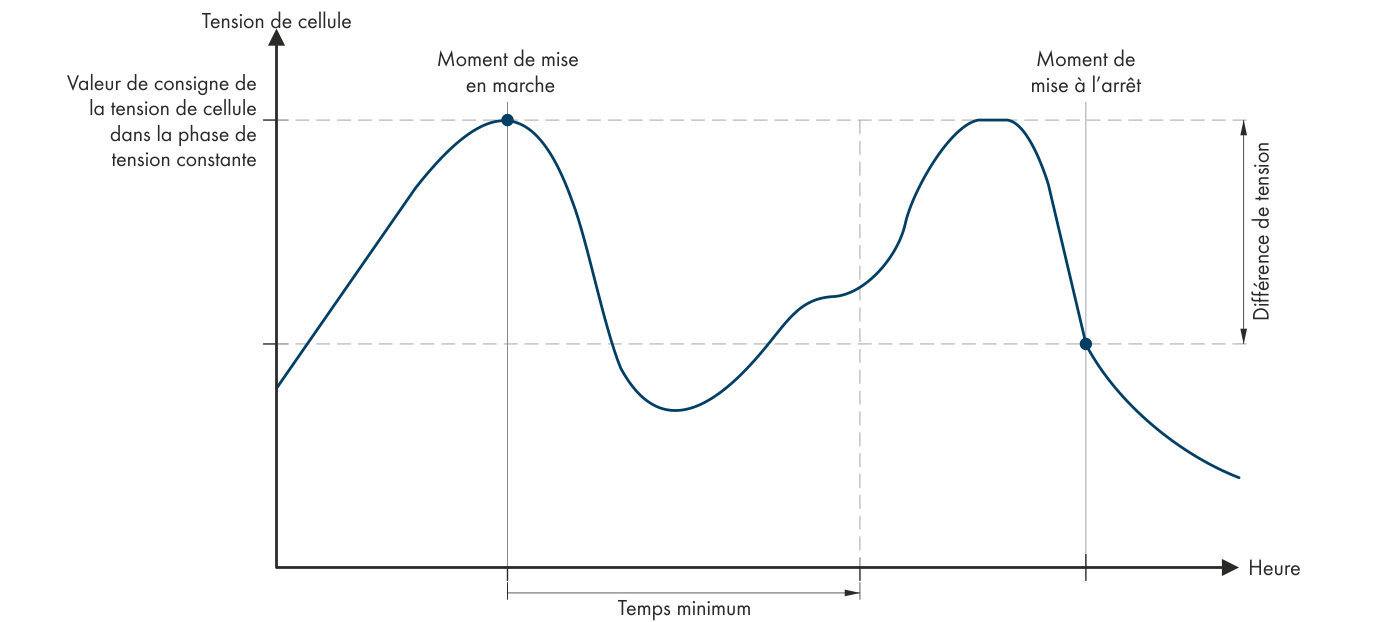

Le Sunny Island régule l’utilisation de l’excédent d’énergie en fonction de la tension d’élément de la batterie au cours de la phase à tension constante. Pendant la phase à tension constante, la batterie est chargée à une tension de charge constante. Si la valeur de consigne de la tension d’élément de la batterie est atteinte durant la phase à tension constante, le relais multifonction est excité. Le relais multifonction reste dans cette position pour une durée minimale prescrite (durée minimale pour l’utilisation de l’excédent d’énergie). Si au bout de la durée minimale, la différence entre la tension d’élément de la batterie et la valeur de consigne de cette même tension est supérieure à une valeur prescrite (différence de tension pour l’utilisation de l’excédent d’énergie), le relais multifonction retombe. La valeur de consigne de la tension d’élément de la batterie dépend du procédé de charge au cours de la phase à tension constante.

Procédé de charge

Paramètre

Valeur par défaut

Charge rapide

Batterie > Charge > Tension de cons. charge de cell. charge rapide

2,40 V

Pleine charge

Batterie > Charge > Tension de cons. charge de cell. charge complète

2,45 V

Charge d’égalisation

Batterie > Charge > Tension de cons. charge de cell. charge de compen.

2,45 V

La procédure de base pour la modification des paramètres de fonctionnement est décrite dans un autre chapitre Modification des paramètres de fonctionnement).

Procédure :

  1. Réglez le paramètre Durée minimale pour l’utilisation de l’excédent d’énergie sur la durée minimum pendant laquelle le relais multifonction demeure excité.
  2. Réglez le paramètre Différence de tension pour l’utilisation de l’excédent d’énergie sur la différence de tension par rapport à la valeur de consigne de la tension de cellule de batterie pendant la phase à tension constante.
  3. L’acquisition des valeurs de mesure de la tension d’élément de la batterie réagit en différé aux modifications

    Le Sunny Island calcule la tension d’élément de la batterie à partir de la tension de batterie mesurée. Il calcule une moyenne des valeurs de mesure de la tension de la batterie. En raison de la formation de la moyenne, la tension d’élément de la batterie acquise réagit en différé aux modifications.

  4. Assurez-vous que le relais multifonction est réglé sur Commande consommateur supp. Paramétrage des fonctions des relais multifonction).
