Podłączanie kabla trybu zasilania awaryjnego
Dodatkowe potrzebne materiały (nie są załączone do urządzenia):
- W trybie zasilania awaryjnego: 1 typowe gniazdo
Wymagania:
- Muszą być przygotowane kable energetyczne dla trybu zasilania rezerwowego.
Sposób postępowania:
- Wyłączyć wyłączniki nadmiarowo-prądowe prądu zmiennego i zasilania awaryjnego wszystkich 3 faz i zabezpieczyć je przed ponownym włączeniem.

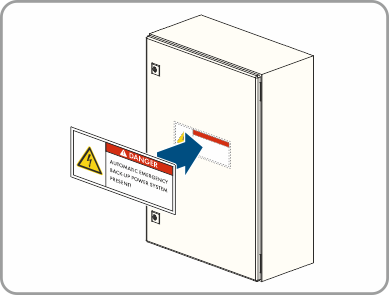

- Na podrozdzielnicy należy umieścić informację o trybie zasilania rezerwowego falownika.

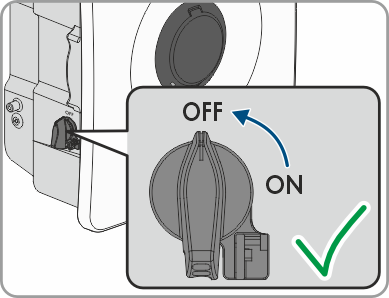

- Sprawdzić, czy rozłącznik izolacyjny DC jest wyłączony i zabezpieczony przed ponownym włączeniem.
- Upewnić się, że akumulator jest wyłączony.
- Odkręcić nakrętkę złączkową z przepustu kablowego dla SPS.
- Ściągnąć górną część zacisku przyłączeniowego z obudowy wtyku.
- Ściągnąć uszczelkę z obudowy wtyku.

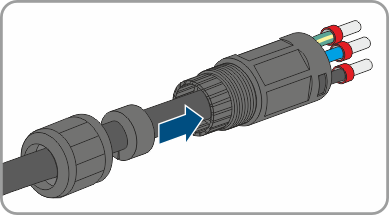

- Przeprowadzić kabel przez nakrętkę złączkową, pierścień uszczelniający i obudowę wtyku.

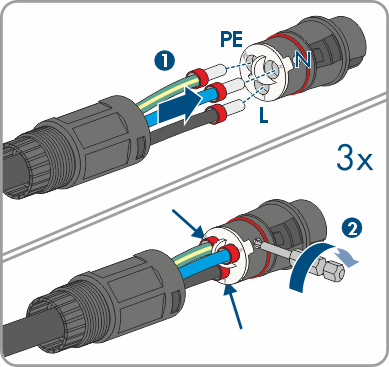

- Wprowadzić przewody L, N i PE do wtyku zgodnie z opisem i dokręcić śruby wtyku (moment dokręcania: 1 Nm).
- Włożyć obudowę wtyku do przepustu kablowego. Zacisk przyłączeniowy musi w sposób słyszalny zatrzasnąć się.
- Dokręcić nakrętkę złączkową na obudowie wtyczki.

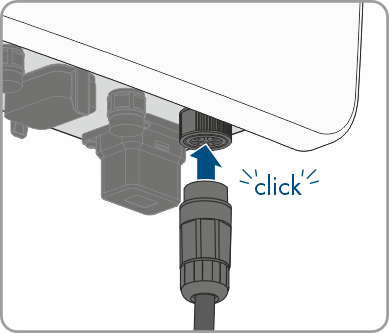

- Podłączyć wtyk do obudowy falownika.
W przypadku korzystania z funkcji zasilania awaryjnego przewód neutralny musi być połączony z przewodem ochronnym (uziemiony). Można to zrealizować np. poprzez mostek kablowy we wtyku lub gniazdku trybu zasilania rezerwowego.
