Demontaż wtyku fotowoltaicznego
Aby zdemontować wtyki do przyłączania modułów fotowoltaicznych (np. w przypadku nieprawidłowego założenia wtyku), należy postępować w sposób opisany poniżej.
NIEBEZPIECZEŃSTWO
Zagrożenie życia wskutek porażenia prądem przy dotknięciu nieosłoniętych przewodów DC lub uszkodzonych, względnie poluzowanych wtyków DC
Nieprawidłowe odblokowanie i zdemontowanie wtyków DC może doprowadzić do ich pęknięcia i uszkodzenia, odłączenia wtyków od kabli DC i niemożności ich późniejszego prawidłowego podłączenia. Może to doprowadzić do odsłonięcia przewodów i wtyków DC. Dotknięcia przewodzących napięcie przewodów lub wtyków DC prowadzi do śmierci lub odniesienia ciężkich obrażeń ciała wskutek porażenia prądem elektrycznym.
- Przy wykonywaniu prac przy wtykach DC należy nosić izolowane rękawice ochronne i stosować izolowane narzędzia.
- Wtyki DC muszą znajdować się w nienagannym stanie. Nie mogą być odsłonięte żadne przewody ani wtyki DC.
- Ostrożnie odblokować i wyciągnąć wtyki DC, postępując przy tym zgodnie z poniższym opisem.
Sposób postępowania:

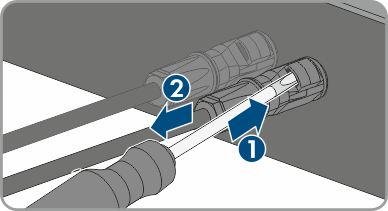

- Odblokować i wyciągnąć wtyki fotowoltaiczne. W tym celu umieścić płaski wkrętak lub wkrętak kątowy (szerokośći końcówki: 3,5 mm) w jednej z bocznych szczelin i wyciągnąć wtyki fotowoltaiczne. Wtyków fotowoltaicznych nie wolno przy tym podważać, lecz należy tylko włożyć narzędzie do bocznego otworu, aby odblokować wtyk. Nie wolno ciągnąć za kabel.

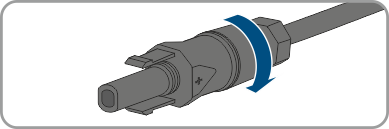

- Odkręcić nakrętkę złączkową na wtyku fotowoltaicznym.

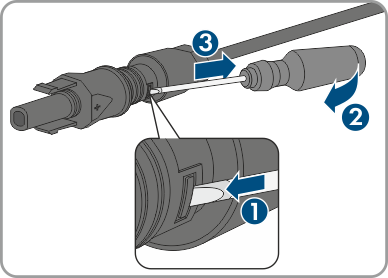

- Odblokować wtyk fotowoltaiczny. W tym celu włożyć w boczny zatrzask wkrętak płaski z końcówką o szerokości 3,5 mm i podważyć zatrzask.
- Ostrożnie rozciągnąć wtyk fotowoltaiczny.
- Otworzyć zapinkę. W tym celu włożyć w zapinkę wkrętak płaski z końcówką o szerokości 3,5 mm i podważyć zapinkę.
- Wyjąć przewód.
