Wykonanie połączenia komunikacyjnego SMA Home Storage i SMA Home Storage M
Podłączanie SMA Home Storage lub SMA Home Storage M odbywa się zgodnie z poniższym opisem.
Komunikacja między falownikiem a akumulatorem
- Komunikacja pomiędzy falownikiem a akumulatorem odbywa się przewodem komunikacji z akumulatorem po sieci CAN.
Dodatkowe potrzebne materiały (nie są załączone do urządzenia):
Kabel sieciowy
W razie potrzeby: gotowe do montażu wtyczki RJ45
Sposób postępowania:
- Odkręcić kapturek ochronny z wejścia BAT CAN na obudowie falownika.
- Wyjąć z kompletu przepust kablowy służący do podłączenia.
- Odkręcić nakrętkę złączkową i wyjąć zaślepkę uszczelniającą z tulei gwintowanej.

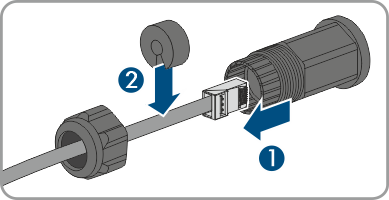

- Przeprowadzić kabel sieciowy przez nakrętkę złączkową, zaślepkę uszczelniającą i tuleję gwintowaną.

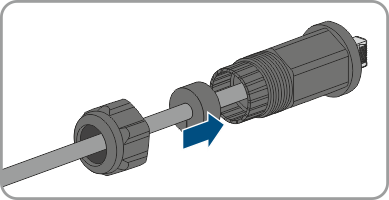

- Wcisnąć zaślepkę uszczelniającą do tulei gwintowanej.
- Poprowadzić przewód komunikacyjny przez nakrętkę złączkową, zaślepkę uszczelniającą i tuleję gwintowaną.
- Nakręcić tuleję gwintowaną na gwint gniazda sieciowego w produkcie i nakręcić nakrętkę złączkową na tuleję gwintowaną.
- Poprzez lekkie pociągnięcie za kabel sieciowy upewnić się, że kabel sieciowy jest dobrze zamontowany.
