Podłączanie zewnętrznego uziemienia ochronnego
W celu zapewnienia ochrony przed prądem dotykowym w razie awarii przewodu ochronnego na przyłączu kabla AC w zależności od przepisów krajowych wymagane jest dodatkowe uziemienie ochronne falownika.
Falownik posiada przyłącze uziemiające z 1 punktem podłączenia, umożliwiające wykonanie uziemienia ochronnego (np. poprzez zastosowanie uziomu prętowego).
Punkt przyłączeniowy jest oznaczony następującym symbolem:
Potrzebna śruba M5x12 wraz z podkładką sprężystą i podkładką są już zamontowane na falowniku.
Dodatkowe potrzebne materiały (nie są załączone do urządzenia):
1 przewód uziemiający
1 końcówka kablowa pierścieniowa M5
Wymagania dotyczące przewodów:
Średnica kabla uziemiającego: odpowiada średnicy przewodu PE na złączu AC-GRID, jednak musi wynosić co najmniej 2,5 mm2

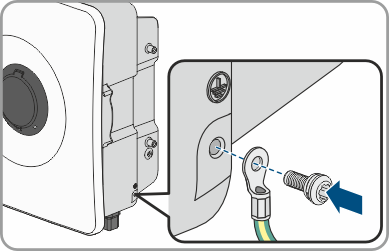

Sposób postępowania:
- Usunąć izolację z przewodu uziemiającego.
- Zacisnąć końcówkę kablową pierścieniową na kablu.
- Dokręcić śrubę z podkładką i podkładką sprężystą w punkcie podłączenia dla dodatkowego uziemienia (TX30, moment dokręcania: 3 Nm).
