Przygotowanie wtyków fotowoltaicznych (Sunclix)
Specjalista
W celu podłączenia do falownika wszystkie przewody przyłączeniowe modułów fotowoltaicznych muszą być wyposażone w załączone do urządzenia wtyki fotowoltaiczne. Wtyki fotowoltaiczne należy przygotować w sposób opisany poniżej. Sposób postępowania przy obu wtykach („+” i „-”) jest identyczny. Ilustracje obrazujące sposób postępowania są przykładem i odnoszą się do dodatniego wtyku. Przy przygotowywaniu wtyków fotowoltaicznych należy przestrzegać prawidłowej biegunowości. Wtyki fotowoltaiczne są oznaczone symbolami „+” i „-”.
UWAGA
Zagrożenie zniszczeniem falownika przez nadmierne napięcie
Jeśli napięcie jałowe modułów fotowoltaicznych przekroczy maksymalne napięcie wejściowe falownika, może to doprowadzić do zniszczenia falownika.
- Jeśli napięcie jałowe modułów fotowoltaicznych przekracza maksymalne napięcie wejściowe falownika, nie wolno podłączać do niego ciągów ogniw fotowoltaicznych i należy sprawdzić projekt instalacji fotowoltaicznej.
Sposób postępowania:
- Usunąć izolację z kabla na długości ok. 15 mm.

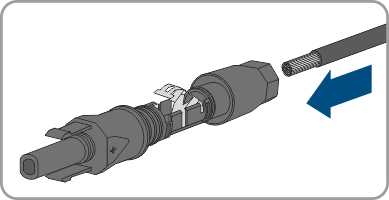

- Odizolowany kabel wsunąć do oporu we wtyk fotowoltaiczny. Odizolowany kabel musi mieć taką samą biegunowość jak wtyk fotowoltaiczny.

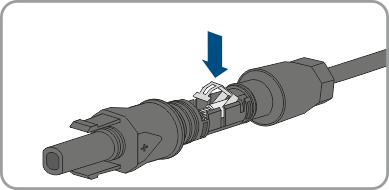

- Wcisnąć zapinkę, aż nastąpi słyszalne zatrzaśnięcie.

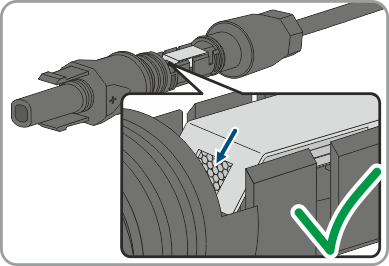

- W komorze zapinki widoczny jest przewód.
- Jeśli w komorze zatrzasku nie widać przewodu, kabel nie jest prawidłowo zamocowany i należy przygotować wtyk ponownie. W tym celu należy wyjąć kabel z wtyku.

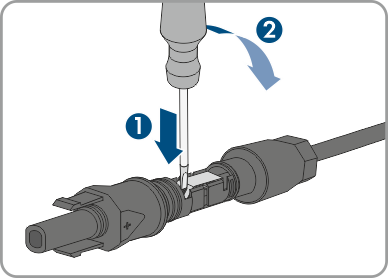

- Aby wyjąć kabel, należy otworzyć zapinkę. W tym celu włożyć w zapinkę wkrętak (szerokość końcówki: 3,5 mm) i podważyć zapinkę.
- Wyjąć kabel i powtórzyć wszystkie czynności od punktu 2.

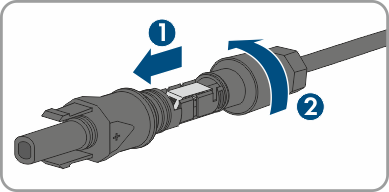

- Nasunąć nakrętkę złączkową aż do gwintu i dokręcić (moment dokręcania: 2 Nm).
