Przygotowanie wtyków DC (MC4)
Specjalista
Wtyki DC należy przygotować w sposób opisany poniżej. Sposób postępowania przy obu wtykach („+” i „-”) jest identyczny. Ilustracje obrazujące sposób postępowania są przykładem i odnoszą się do dodatniego wtyku. Przy przygotowywaniu wtyków DC należy przestrzegać prawidłowej biegunowości. Wtyki DC są oznaczone symbolami „+” i „−”.
Sposób postępowania:
- Usunąć izolację z kabla na długości ok. 6,5 mm.

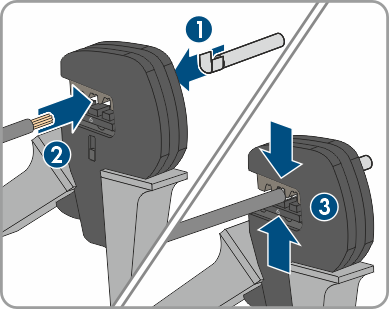

- Zamontować dołączone styki zaciskowe na końcach przewodu. Zadbać przy tym, aby odizolowany kabel i tulejki kablowe odpowiadały biegunowości wtyków DC.

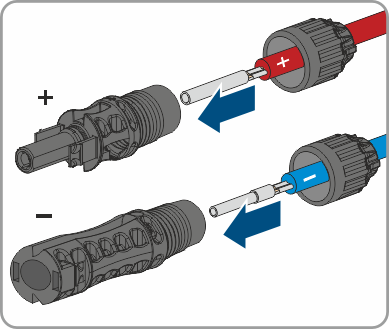

- Odizolowany kabel wsunąć do oporu we wtyk DC. Kabel musi mieć taką samą biegunowość jak wtyk DC.

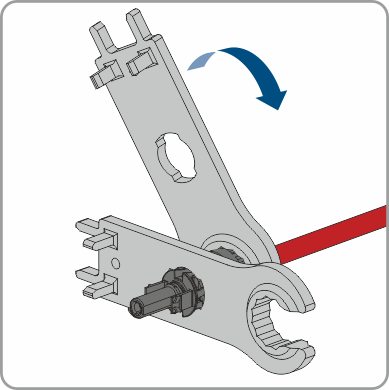

- Dokręcić nakrętkę złączkową.
