Podłączanie zestyku szybkiego zatrzymania
- Podłącz przewód przyłączeniowy do odbiornika sterowania częstotliwością akustyczną lub do zdalnego urządzenia sterującego (patrz instrukcja producenta).
- Odłączyć falownik od napięcia i zabezpieczyć przed ponownym włączeniem ( > Odłączanie falownika spod napięcia).
- Zdjąć osłonę ochronną z przyłącza MULTI I/O.
- Ściągnąć nakrętkę złączkową z tulei gwintowanej wtyku Multi I/O.
- Wyjmij poczwórną przelotkę kablową z przepustu kablowego.

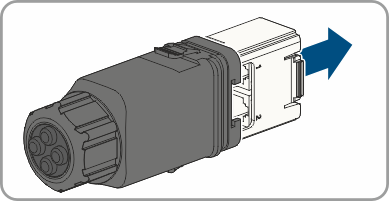

- Wyciągnąć podzespół komunikacyjny ze złącza kablowego.

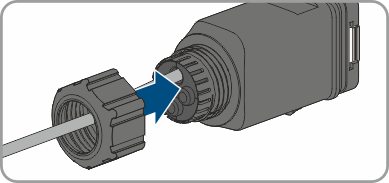

- Przeprowadzić kabel przez nakrętkę złączkową.
- Wyjmij zatyczkę z przepustu kablowego i natnij przepust nożykiem.
- Wprowadź przewód do przepustu kablowego.
- Zdjąć izolację z kabla na długości co najmniej 6 mm.

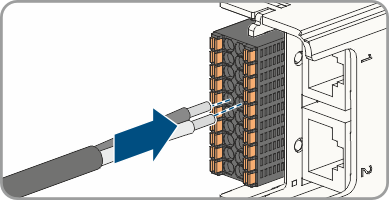

- Podłączyć przewody kabla przyłączeniowego do wejść cyfrowych FAST STOP. W tym celu wetknij żyły w wejścia przewodów i zablokuj wejścia przewodów. Przestrzegaj przy tym przyporządkowania styków wtyczki.
- Podłącz prawidłowo wszystkie przewody.
- Sprawdź, czy wszystkie przewody są dobrze przymocowane w zaciskach.
- Założyć podzespół komunikacyjny na przepust kablowy.
- Zamocować nakrętkę złączkową na przepuście kablowym i dokręcić ręcznie do oporu.

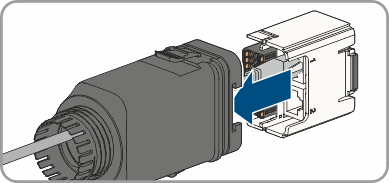

- Podłączyć podzespół komunikacyjny z przepustem kablowym do przyłącza MULTI I/O na falowniku.
