Podłączenie kabla do automatycznego urządzenia przełączającego (SMA Backup)
W urządzeniu przełączającym można podłączyć odbiorniki prądu rezerwowego, które mają być zasilane w razie awarii zasilania. Przestrzegać instrukcji wersji produktów SMA Backup.
Sposób postępowania:
- Wyłączyć wyłączniki nadmiarowo-prądowe prądu zmiennego i zasilania awaryjnego wszystkich 3 faz i zabezpieczyć je przed ponownym włączeniem.
- Na podrozdzielnicy należy umieścić informację o trybie zasilania rezerwowego falownika.
- Sprawdzić, czy rozłącznik izolacyjny DC jest wyłączony i zabezpieczony przed ponownym włączeniem.
- Upewnić się, że akumulator jest wyłączony.
- Odkręcić nakrętkę złączkową z przepustu kablowego dla SPS.
- Ściągnąć górną część zacisku przyłączeniowego z obudowy wtyku.
- Ściągnąć uszczelkę z obudowy wtyku.
- Przeprowadzić kabel przez nakrętkę złączkową, pierścień uszczelniający i obudowę wtyku.
- Wprowadzić przewody L, N i PE do wtyku zgodnie z opisem i dokręcić śruby wtyku (moment dokręcania: 1 Nm).
- Upewnić się, że przewody są prawidłowo przyporządkowane i mocno osadzone we wtyku.

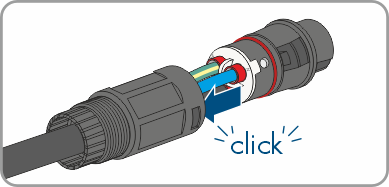

- Włożyć obudowę wtyku do przepustu kablowego. Zacisk przyłączeniowy musi w sposób słyszalny zatrzasnąć się.
- Dokręcić nakrętkę złączkową na obudowie wtyczki.
- Podłączyć wtyk do obudowy falownika.
