Podłączanie falownika do publicznej sieci elektroenergetycznej
Specjalista
Wymagania:
Należy przestrzegać warunków przyłączenia do sieci określonych przez lokalnego operatora sieci przesyłowej.
Napięcie sieciowe musi znajdować się w dopuszczalnym zakresie. Dokładny zakres roboczy falownika jest określony w parametrach użytkowych.
Sposób postępowania:
- Wyłączyć wyłączniki nadmiarowo-prądowe wszystkich 3 faz i zabezpieczyć je przed ponownym włączeniem.
- Sprawdzić, czy rozłącznik izolacyjny DC jest wyłączony i zabezpieczony przed ponownym włączeniem.
- Upewnić się, że akumulator jest wyłączony.
- Odłączyć narzędzie służące do odblokowania wtyczki AC.

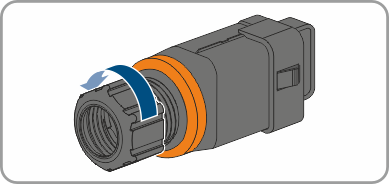

- Odkręcić nakrętkę złączkową wtyku AC.

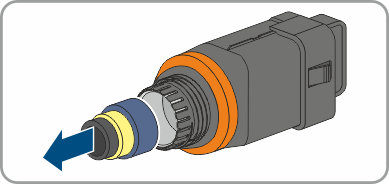

- Zdjąć pierścienie uszczelniające z wtyku AC.

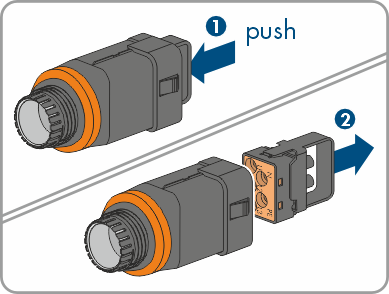

- Ściągnąć zacisk przyłączeniowy z obudowy wtyku przy pomocy dźwigni zabezpieczającej.

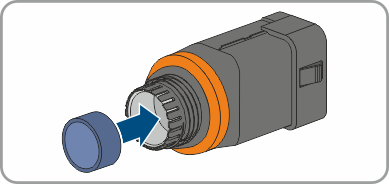

- W zależności od średnicy kabla założyć wymaganą uszczelkę.

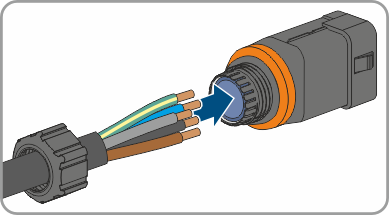

- Przeprowadzić kabel AC przez nakrętkę złączkową, pierścień uszczelniający i obudowę wtyku.
- Zdjąć płaszcz z kabla AC (60 mm).
- Odizolować L1, L2, L3, N i PE (16 mm).

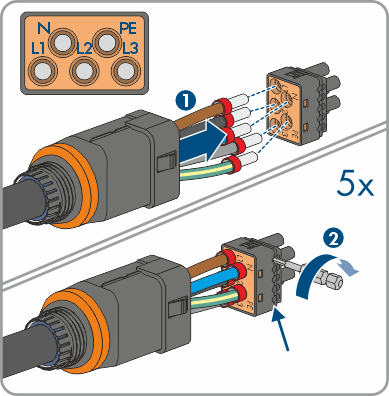

- Włożyć przewody L1, L2, L3, N i PE do zacisku przyłączeniowego zgodnie z opisem i dokręcić śruby zacisku przyłączeniowego za pomocą dostarczonego narzędzia (moment dokręcania: 2 Nm).
- Upewnić się, że przewody są prawidłowo przyporządkowane i mocno osadzone w zacisku przyłączeniowym.

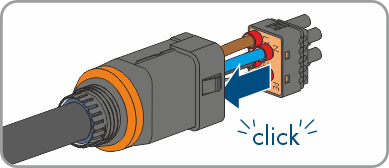

- Wetknąć zacisk przyłączeniowy w obudowę wtyczki. Zacisk przyłączeniowy musi w sposób słyszalny zatrzasnąć się.

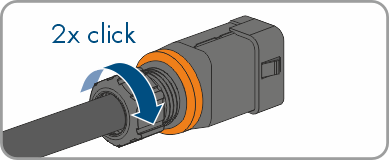

- Dokręcić nakrętkę złączkową na obudowie wtyczki.

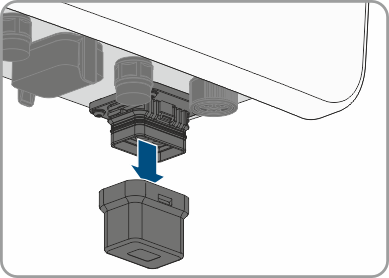

- Zdjąć kapturek ochronny z tulei AC GRID.

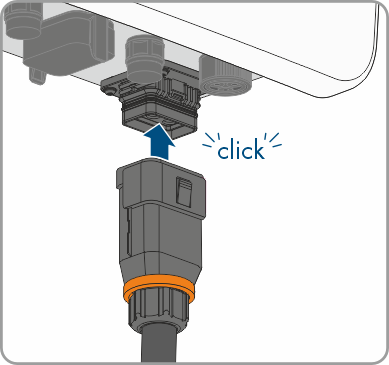

- Włożyć wtyk AC do gniazda AC-GRID. Wtyczka AC musi zatrzasnąć się w słyszalny sposób.
