Podłączanie kabla sieciowego
NIEBEZPIECZEŃSTWO
Zagrożenie życia wskutek porażenia prądem przy przepięciach i braku ogranicznika przepięć
W przypadku braku ogranicznika przepięć przepięcia (np. powstałe wskutek uderzenia pioruna) mogą być przenoszone poprzez kabel sieciowy lub inne kable transmisji danych do instalacji budynku i innych urządzeń podłączonych do tej samej sieci. Dotknięcia elementów przewodzących napięcie lub kabli prowadzi do śmierci lub odniesienia ciężkich obrażeń ciała wskutek porażenia prądem elektrycznym.
- Wszystkie urządzenia w tej samej sieci oraz akumulator muszą być podłączone do zainstalowanego systemu ochrony przepięciowej.
- W przypadku układania kabli sieciowych i innych kabli do transmisji danych na zewnątrz budynku w miejscu przejścia kabli z umieszczonego na zewnątrz produktu lub akumulatora do wnętrza budynku należy zainstalować odpowiedni ogranicznik przepięć.
UWAGA
Ryzyko uszkodzenia produktu w wyniku wnikania do niego wilgoci
Wnikanie wilgoci do wnętrza produktu może spowodować jego uszkodzenie oraz negatywnie wpływać na jego działanie.
- Kabel sieciowy przyłączać do produktu z dostarczoną w zestawie osłonką na wtyk RJ45.
Dodatkowe potrzebne materiały (nie są załączone do urządzenia):
Kabel sieciowy
W razie potrzeby: gotowe do montażu wtyczki RJ45
Sposób postępowania:
- Odłączyć falownik od napięcia i zabezpieczyć przed ponownym włączeniem ( > Odłączanie falownika spod napięcia).
- Przy stosowaniu konfekcjonowanego we własnym zakresie kabla sieciowego należy przygotować wtyczki RJ45 i podłączyć je do kabla sieciowego (patrz dokumentacja wtyczek).

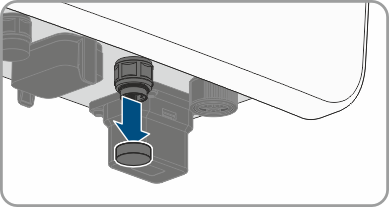

- Odkręcić kapturek ochronny z obudowy falownika.
- Wyjąć z kompletu przepust kablowy służący do podłączenia.
- Odkręcić nakrętkę złączkową i wyjąć zaślepkę uszczelniającą z tulei gwintowanej.
- Przeprowadzić kabel sieciowy przez nakrętkę złączkową, zaślepkę uszczelniającą i tuleję gwintowaną.
- Wcisnąć zaślepkę uszczelniającą do tulei gwintowanej.

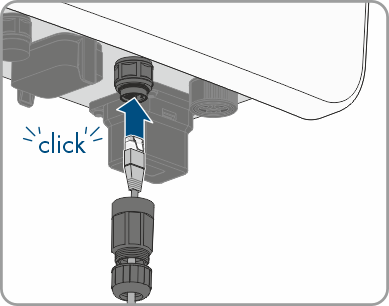

- Wetknąć wtyk sieciowy kabla do gniazda sieciowego w produkcie i upewnić się, że prawidłowo się on w nim zatrzasnął.

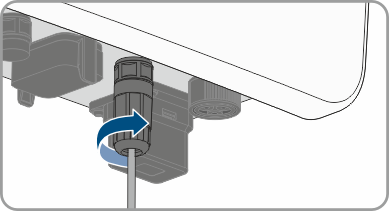

- Nakręcić tuleję gwintowaną na gwint gniazda sieciowego w produkcie i nakręcić nakrętkę złączkową na tuleję gwintowaną.
- Poprzez lekkie pociągnięcie za kabel sieciowy upewnić się, że kabel sieciowy jest dobrze zamontowany.
- Gdy falownik jest zamontowany na zewnątrz, zabezpieczyć wszystkie urządzenia podłączone do sieci za pomocą ograniczników przeciwprzepięciowych.
- Aby zintegrować falownik w sieci lokalnej, drugi koniec kabla sieciowego należy podłączyć do sieci lokalnej (np. poprzez router).
