Montaż falownika
Dodatkowe potrzebne materiały (nie są załączone do urządzenia):
W zależności od podłoża można użyć 3 lub 4 wkrętów, które będą w stanie unieść ciężar falownika
i 3 lub 4 podkładek odpowiednich do tych wkrętów
W zależności od podłoża ewentualnie 3 lub 4 kołki odpowiednie do wkrętów
PRZESTROGA
Niebezpieczeństwo odniesienia obrażeń ciała wskutek dużej masy produktu
Wskutek niewłaściwego podnoszenia i upadku produktu podczas transportu lub montażu można odnieść obrażenia ciała.
- Przy podnoszeniu i transporcie produktu należy zachować ostrożność. Należy przy tym mieć na uwadze masę produktu.
- Podczas wykonywania wszystkich prac przy produkcie należy stosować odpowiednie środki ochrony indywidualnej.
Sposób postępowania:
- Umieścić uchwyt montażowy w pozycji poziomej i zaznaczyć pozycje otworów do wywiercenia. Należy w tym celu wykorzystać po 1 otworze z lewej i prawej strony. W celu montażu na ścianach suchej zabudowy należy wykorzystać co najmniej 4 otwory.
- Odłożyć uchwyt montażowy na bok i wywiercić otwory w zaznaczonych miejscach.
- W zależności od podłoża włożyć do otworów kołki rozporowe.

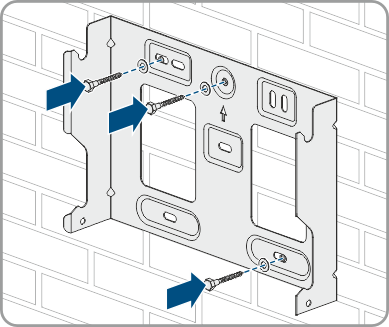

- Za pomocą śrub i podkładek przykręcić uchwyt montażowy w położeniu poziomym. Zwrócić uwagę na prawidłowe położenie uchwytu montażowego.
- Uchwyt montażowy jest zamocowany prawidłowo.
- Pod żadnym pozorem nie ustawiać falownika pionowo, ponieważ grozi to uszkodzeniem połączenia wtykowego urządzenia.

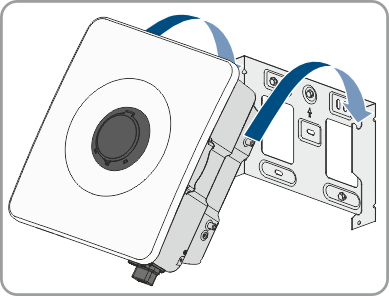

- Chwycić falownik po bokach za wnęki i wprowadzić go w lekko przechylonej pozycji na górne 2 nity, które muszą wejść do górnych otworów uchwytu montażowego.

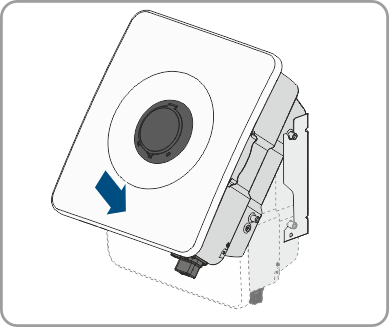

- Ostrożnie obrócić dolną część falownika w kierunku podłoża i ustawić ją prostopadle do niego. Należy przy tym zadbać, aby dolne i górne nity były dobrze osadzone w przewidzianych otworach.

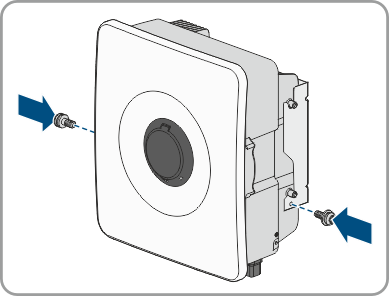

- Zamocować falownik do uchwytu montażowego przy pomocy dołączonych śrub uniwersalnych (M6x14).
- Sprawdzić, czy falownik jest solidnie zamocowany, ostrożnie poruszając obudową w różnych kierunkach.
