Odłączanie falownika spod napięcia
Przed wykonywaniem jakichkolwiek prac przy falowniku należy odłączyć go spod napięcia zgodnie z opisem zawartym w niniejszym rozdziale. Należy przy tym zawsze zachować podaną kolejność wykonywania czynności.
OSTRZEŻENIE
Zagrożenie życia wskutek porażenia prądem elektrycznym w przypadku zniszczenia przyrządu pomiarowego przez nadmierne napięcie
Nadmierne napięcie może doprowadzić do uszkodzenia urządzenia pomiarowego i wystąpienia napięcia na jego obudowie. Dotknięcie będącej pod napięciem obudowy urządzenia pomiarowego prowadzi do śmierci lub odniesienia ciężkich obrażeń ciała wskutek porażenia prądem elektrycznym.
- Wolno stosować tylko urządzenia pomiarowe, których zakres pomiarowy jest dostosowany do maksymalnego napięcia AC i DC falownika.
- Należy stosować urządzenia pomiarowe, których zakresy pomiarowe są przystosowane do maksymalnego napięcia DC akumulatora.
Sposób postępowania:
- Wyłączyć wyłączniki nadmiarowo-prądowe wszystkich 3 faz i zabezpieczyć je przed ponownym włączeniem.
- Ustawić fotowoltaiczny rozłącznik izolacyjny falownika w położeniu OFF.
- Wyłączyć akumulator lub wyłączyć rozłącznik izolacyjny akumulatora (patrz dokumentacja producenta akumulatora).
- Poczekaj, aż zgasną diody LED.

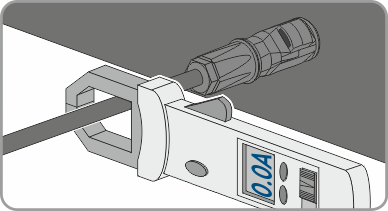

- Amperomierzem cęgowym sprawdź na wszystkich przewodach DC, czy nie płynie przez nie prąd.
- Przy wykonywaniu prac przy wtykach DC należy nosić izolowane rękawice ochronne i stosować izolowane narzędzia.
- Wtyki DC muszą znajdować się w nienagannym stanie. Nie mogą być odsłonięte żadne przewody ani wtyki DC.
- Ostrożnie odblokować i wyciągnąć wtyki DC, postępując przy tym zgodnie z poniższym opisem.

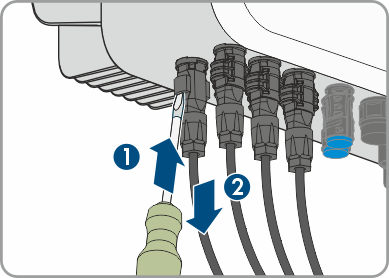

- Odblokować i wyciągnąć wtyki fotowoltaiczne. W tym celu umieścić płaski wkrętak lub wkrętak kątowy (szerokości końcówki 3,5 mm) w jednej z bocznych szczelin i wyciągnąć wtyki fotowoltaiczne. Wtyków fotowoltaicznych nie wolno przy tym podważać, lecz należy tylko włożyć narzędzie do bocznego otworu, aby odblokować wtyk. Nie wolno ciągnąć za kabel.

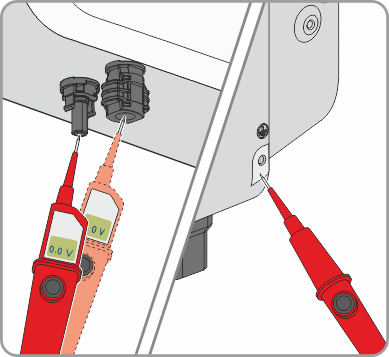

- Za pomocą odpowiedniego przyrządu pomiarowego sprawdzić, czy na wejściach fotowoltaiki do falownika pomiędzy biegunem dodatnim a ujemnym nie występuje napięcie.

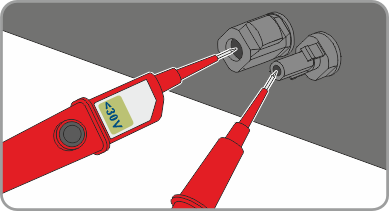

- Za pomocą odpowiedniego przyrządu pomiarowego sprawdzić, czy na wejściach fotowoltaiki do falownika pomiędzy biegunem dodatnim a masą oraz biegunem ujemnym a masą nie występuje napięcie.

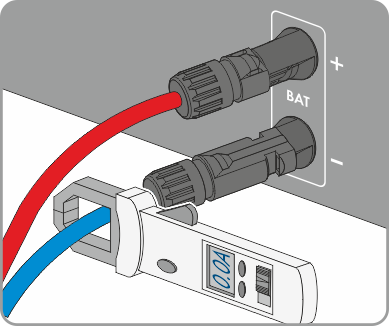

- Za pomocą odpowiedniego przyrządu pomiarowego sprawdzić, czy między wejściami akumulatora nie płynie prąd.

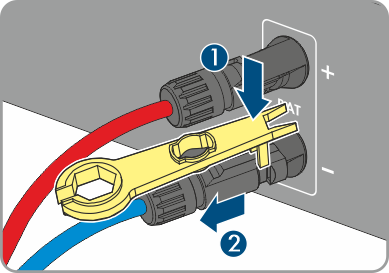

- Włożyć klucz MC4 (brak w zestawie) w nacięcie wtyczki DC przewodu przyłączeniowego akumulatora i delikatnie pociągnąć, aby wyjąć wtyczkę DC.

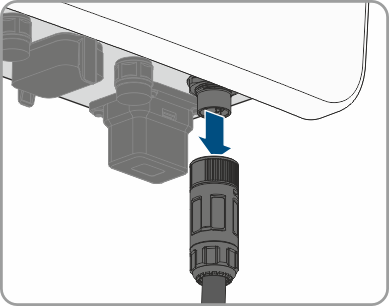

- Usunąć wtyk AC dla przyłącza odbiorników rezerwowych.

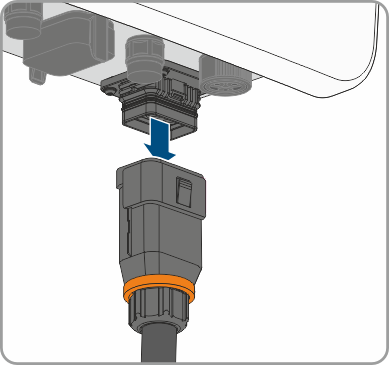

- Nacisnąć przycisk odblokowania na wtyku AC i zdjąć wtyk przyłącza publicznej sieci elektroenergetycznej.
NIEBEZPIECZEŃSTWO
Zagrożenie życia wskutek porażenia prądem przy dotknięciu nieosłoniętych przewodów DC lub uszkodzonych, względnie poluzowanych wtyków DC
Nieprawidłowe odblokowanie i zdemontowanie wtyków DC może doprowadzić do ich pęknięcia i uszkodzenia, odłączenia wtyków od kabli DC i niemożności ich późniejszego prawidłowego podłączenia. Może to doprowadzić do odsłonięcia przewodów i wtyków DC. Dotknięcia przewodzących napięcie przewodów lub wtyków DC prowadzi do śmierci lub odniesienia ciężkich obrażeń ciała wskutek porażenia prądem elektrycznym.
