Podłączanie modułów fotowoltaicznych
UWAGA
Niebezpieczeństwo uszkodzenia produktu wskutek zwarcia doziemnego po stronie DC w trakcie eksploatacji
Wskutek beztransformatorowej topologii produktu zwarcie doziemne po stronie DC w trakcie eksploatacji może doprowadzić do powstania uszkodzeń, których nie będzie można naprawić. Gwarancja nie obejmuje uszkodzeń produktu spowodowanych nieprawidłową instalacją po stronie DC lub jej uszkodzeniem. Produkt posiada urządzenie zabezpieczające, które sprawdza występowanie zwarcia doziemnego tylko podczas rozruchu. W trakcie eksploatacji produkt nie jest chroniony.
- Instalację po stronie DC należy wykonać w prawidłowy sposób i zapewnić, aby w trakcie eksploatacji nie wystąpiło zwarcie doziemne.
UWAGA
Zagrożenie zniszczeniem falownika przez nadmierne napięcie
Jeśli napięcie jałowe modułów fotowoltaicznych przekroczy maksymalne napięcie wejściowe falownika, może to doprowadzić do zniszczenia falownika.
- Jeśli napięcie jałowe modułów fotowoltaicznych przekracza maksymalne napięcie wejściowe falownika, nie wolno podłączać do niego ciągów ogniw fotowoltaicznych i należy sprawdzić projekt instalacji fotowoltaicznej.
UWAGA
Niebezpieczeństwo uszkodzenia produktu wskutek kontaktu z piaskiem, kurzem i wilgocią w przypadku niezamkniętych wejść DC
Aby zapewnić szczelność produktu, wszystkie niewykorzystane wejścia DC należy zabezpieczyć wtykami DC lub zaślepkami uszczelniającymi. Przedostanie się do wnętrza produktu piasku, kurzu lub wilgoci może być przyczyną jego uszkodzenia lub negatywnie odbić się negatywnie na jego funkcjonowaniu.
- Nie usuwać zaślepek uszczelniających z nieużywanych wejść DC.
Sposób postępowania:
- Sprawdzić, czy wyłącznik nadmiarowo-prądowy AC jest wyłączony i zabezpieczony przed ponownym włączeniem.
- Wyłączyć rozłącznik izolacyjny DC falownika.
- Zmierzyć napięcie w generatorze fotowoltaicznym. Należy przy tym przestrzegać dopuszczalnej wartości napięcia w falowniku oraz upewnić się, że w generatorze fotowoltaicznym nie występuje zwarcie doziemne.
- Sprawdzić, czy wtyki DC mają właściwą biegunowość. Jeśli wtyk DC jest podłączony do przewodu DC o niewłaściwej biegunowości, ponownie przygotować wtyk DC. Odpowiedni kabel DC musi mieć taką samą biegunowość jak wtyk DC.
- Sprawdzić, czy napięcie jałowe generatora fotowoltaicznego nie przekracza maksymalnego napięcia wejściowego falownika.

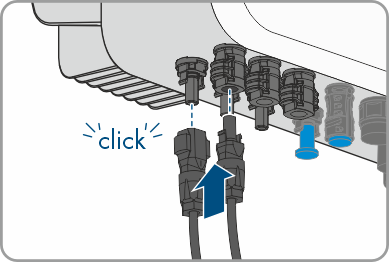

- Podłączyć do falownika przygotowane wtyki DC.
- Wtyki DC zatrzaskują się z charakterystycznym odgłosem.
- Sprawdzić, czy wszystkie wtyki DC są prawidłowo zamocowane.
- W przypadku nieużywanych wejść DC należy upewnić się, że założone są zaślepki uszczelniające.
