Raccordement de compteurs d’énergie par RS485

Personnel qualifié

SMA Solar Technology AG recommande le raccordement du compteur d’énergie par câble réseau . Si le compteur d’énergie est raccordé par RS485, la mise en service du système ne peut pas se faire exclusivement avec l’application mobile 360°, mais doit être effectuée en partie via l’interface utilisateur de l’onduleur.

En présence de plusieurs onduleurs dans le système, le raccordement du SMA Energy Meter se fait sur l’onduleur configuré comme System Manager.

Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :

  • 1 tuyau à câbles (taille commerciale : 19,05 mm (0,75 in) ou de dimensions inférieures avec raccords de réduction appropriés)

  • Pâte d’étanchéité pour rendre le tuyau à câbles par rapport à l’onduleur, si le conduit de câbles a été équipé d’un orifice de drainage

  • 1 manchon étanche à l’eau ou résistant à l’humidité selon UL 514B (taille commerciale : 19,05 mm (0,75 in) ou de dimensions inférieures avec raccords de réduction appropriés)

Procédure :

  1. Mettez l’onduleur hors tension ( > Mise hors tension de l’onduleur).
  2. Dénudez le câble de communication RS485.
    3. 12704462988

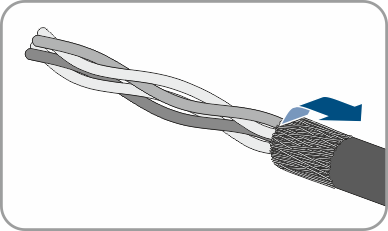

  3. Raccourcissez le blindage de câble à 15 mm (0,59 in) et retournez-le sur la gaine de câble.
  4. Dénudez les conducteurs isolés.
  5. Raccourcissez si nécessaire les conducteurs isolés inutiles jusqu’à la gaine de câble ou rabattez-les sur la gaine de câble.
  6. Retirez le plot de remplissage de la 3ème ouverture de boîtier en partant de la gauche.
    7. 13442932108

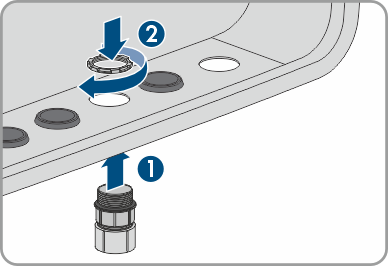

  7. Placez le manchon dans l’ouverture et serrez-le de l’intérieur avec le contre-écrou.
  8. Faites passer le câble de communication par le tuyau à câbles dans l’onduleur.
    9. 13442932492

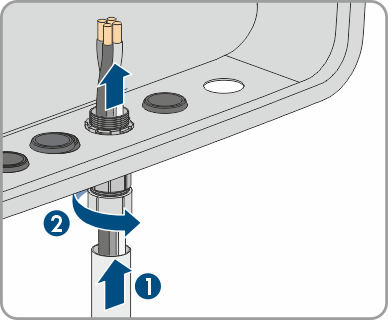

  9. Fixez le tuyau à câbles au manchon.
    10. 12704463756

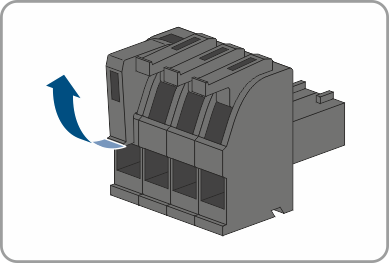

  10. Déverrouillez les points de serrage de la plaque à bornes à 4 pôles.
    11. 12704464140

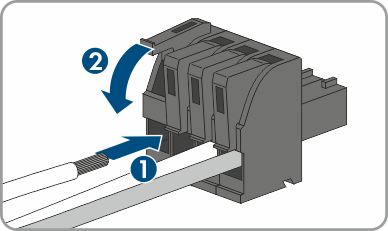

  11. Branchez les conducteurs du câble de communication RS485 à la plaque à bornes à 4 pôles. Pour ce faire, enfichez les conducteurs dans les points de serrage et verrouillez ces derniers en appuyant sur le levier. Faites attention ce faisant à l’affectation de la plaque à bornes.
  12. Tirez légèrement sur les conducteurs pour vérifier qu’ils sont correctement insérés dans les points de serrage.
    13. 13442932876

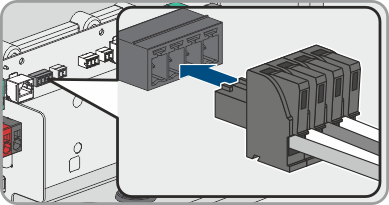

  13. Enfichez la plaque à bornes à 4 pôles dans l’embase E-METER.
  14. Raccordez le câble de communication RS485 au compteur d’énergie (voir instructions du compteur d’énergie).
  15. Si le tuyau de câble a été pourvu d’une ouverture de drainage, étanchez le tuyau à câbles avec de la pâte d’étanchéité.

    Voir aussi:

    Affectation de la plaque à bornes RS485
    Raccordement du câble de communication avec la batterie
