Vérifier l’absence de tension sur l’onduleur
Personnel qualifié
Avant toute intervention sur l’onduleur, vérifiez toujours l’absence de tension sur l’onduleur comme décrit dans ce chapitre. Pour cela, respectez toujours l’ordre prescrit.
AVERTISSEMENT
Danger de mort par choc électrique lors de la destruction d’un appareil de mesure due à une surtension
Une surtension peut endommager un appareil de mesure et créer une tension au niveau du boîtier de l’appareil de mesure. Le contact avec le boîtier sous tension de l’appareil de mesure entraîne des blessures graves, voire la mort par choc électrique.
- Utilisez uniquement des appareils de mesure dont les plages de mesure sont conçues pour la tension AC et DC maximale de l’onduleur.
- Utilisez uniquement des appareils de mesure à plage de mesure conçue pour la tension DC maximum de la batterie.
Condition préalable :
Le couvercle de boîtier doit être retiré ( > Retirez le couvercle du boîtier.).
Procédure :

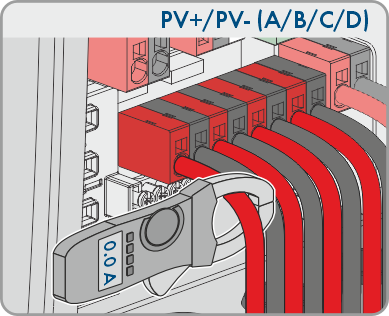

- Assurez-vous de l’absence de courant au niveau de tous les conducteurs DC à l’aide d’une pince ampèremétrique pour les panneaux photovoltaïques.

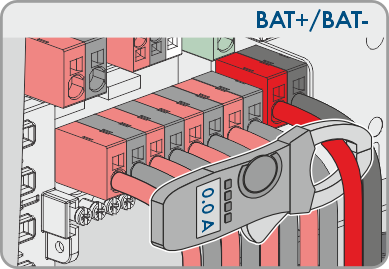

- Assurez-vous de l’absence de courant au niveau des conducteurs DC à l’aide d’une pince ampèremétrique pur la batterie.
- Notez les positions des conducteurs DC.

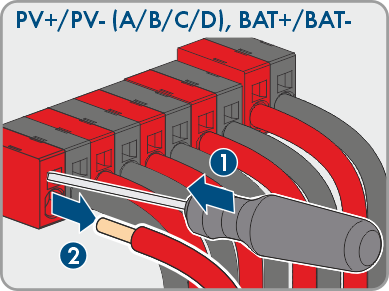

- 1 Retirer les conducteurs DC des bornes de raccordement et les isoler immédiatement afin que les conducteurs DC dénudés ne puissent pas se toucher. Répétez la procédure pour chaque conducteur DC.

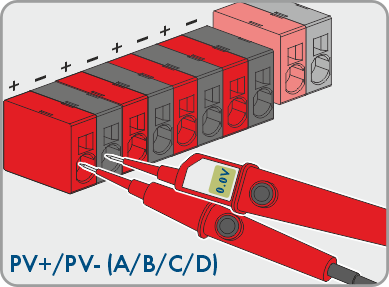

- Vérifiez l’absence de tension sur tous les bornes entre PV+ et PV- à l’aide d’un détecteur de tension approprié.

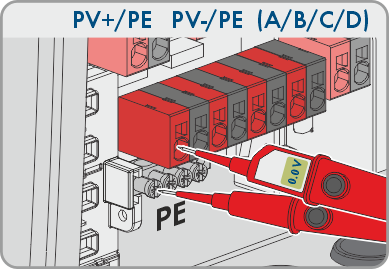

- Vérifiez l’absence de tension sur toutes les bornes de raccordement, respectivement entre PV+ et le PE et entre PV- et le PE sur la barre omnibus pour la mise à la terre des panneaux photovoltaïques.
- Vérifiez l’absence de tension entre les bornes de raccordement BAT+ et BAT- à l’aide d’un détecteur de tension approprié.
- Vérifiez l’absence de tension entre la borne de raccordement BAT+ et PE ainsi qu’entre la borne de raccordement BAT- et PE sur la barre omnibus pour la mise à la terre des panneaux photovoltaïques à l’aide d’un détecteur de tension approprié.

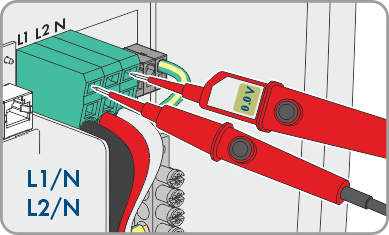

- Vérifiez l’absence de tension sur les bornes AC entre L1 et N ainsi qu’entre L2 et N.

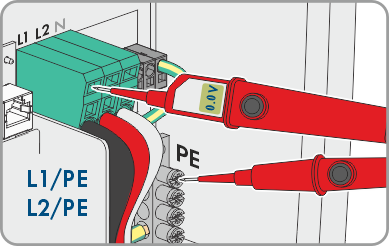

- Vérifiez l’absence de tension entre L1 et L2 sur les bornes AC et PE de la barre omnibus pour la mise à la terre du raccordement AC.
