Raccordement d’une mise à la terre supplémentaire pour des raisons de protection
Personnel qualifié
Si une mise à la terre supplémentaire pour des raisons de protection ou une liaison équipotentielle est requise sur place, vous pouvez raccorder une mise à la terre supplémentaire pour des raisons de protection au produit. Cela empêchera la formation d’un courant de contact en cas de défaillance du conducteur de protection au raccordement pour le câble AC. La vis M5x16, la rondelle et la rondelle de serrage nécessaires sont comprises dans le contenu de livraison de l’onduleur.
Matériel supplémentaire requis :
1 cosse à œillet
Procédure :
- Mettez l’onduleur hors tension ( > Mise hors tension de l’onduleur).
- Dénudez le câble de mise à la terre.

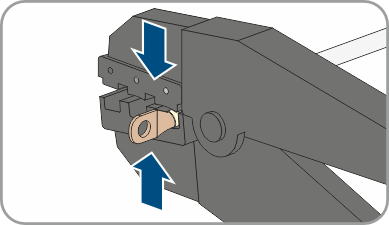

- Enfichez la partie dénudée du câble de mise à la terre dans la cosse à œillet et sertissez-le à l’aide d’une pince à sertir.

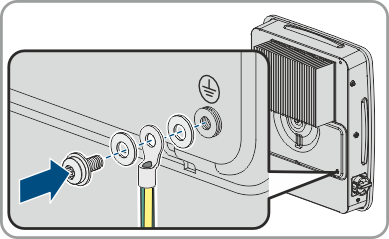

- Insérez la vis combinée dans le trou de fixation de la cosse à œillet et fixez la cosse à œillet fermement à l’aide d’une vis et d’un tournevis Torx (TX25) au point de raccordement pour une mise à la terre supplémentaire (couple de serrage : 2,5 Nm (22,2 in‑lb)).
