Montage de l’antenne de réseau local sans fil
Si la portée du Wi-Fi n’est pas suffisante, le signal peut être renforcé par une antenne Wi-Fi.
Matériel supplémentaire requis :
1 antenne Wi-Fi passive avec câble et embase SMB
1 tuyau à câbles (taille commerciale : 19,05 mm (0,75 in) ou de dimensions inférieures avec raccords de réduction appropriés)
Pâte d’étanchéité pour rendre le tuyau à câbles par rapport à l’onduleur, si le conduit de câbles a été équipé d’un orifice de drainage
1 manchon étanche à l’eau ou résistant à l’humidité selon UL 514B (taille commerciale : 19,05 mm (0,75 in) ou de dimensions inférieures avec raccords de réduction appropriés)
Procédure :
- Mettez l’onduleur hors tension ( > Mise hors tension de l’onduleur).
- Retirez le plot de remplissage de l’ouverture centrale de boîtier.

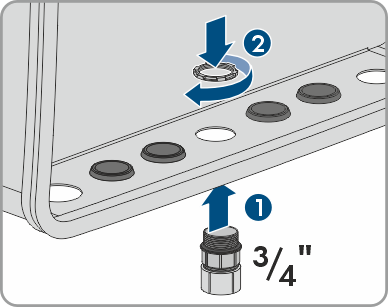

- Insérez le manchon dans l’ouverture centrale du boîtier et serrez de l’intérieur avec le contre-écrou.
- Insérez l’embase SMB de l’antenne Wi-Fi dans la fiche pour antenne Wi-Fi de l’onduleur.
- Fixez le tuyau à câbles au manchon.
- Assurez-vous que le câble est bien fixé en tirant légèrement dessus.
- Si le tuyau de câble a été pourvu d’une ouverture de drainage, étanchez le tuyau à câbles avec de la pâte d’étanchéité.
- Fixez l’antenne à une distance aussi grande que possible de l’onduleur afin d’obtenir une grande portée du Wi-Fi. Ne fixez pas l’antenne sur le boîtier de l’onduleur.
- Remarque: En fonction de la qualité de la connexion, l’antenne Wi-Fi correspondante est automatiquement sélectionnée. L’antenne actuellement active est affichée via la valeur instantanée Type d’antenne WiFi.
