Retirez le couvercle du boîtier.

Personnel qualifié

Assurez-vous que le disjoncteur miniature AC est coupé et sécurisé contre le réenclenchement.

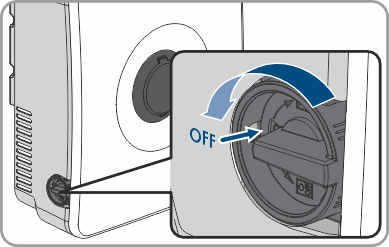

Assurez-vous que l’interrupteur-sectionneur DC de l’onduleur est sur la position O.

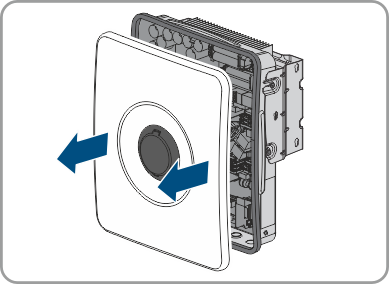

Si la sécurisation de l’interrupteur-sectionneur DC est requise par les directives locales en vigueur, retirez les couvercles latéraux. Pour cela, desserrez les caches latéraux en bas de l’onduleur et poussez-les légèrement vers le haut afin qu’ils se détachent des crochets du support de montage et de l’onduleur.

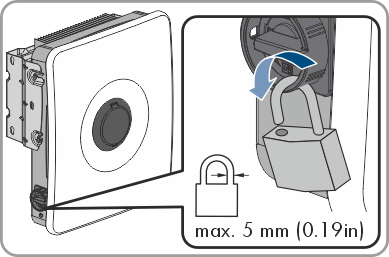

Si la sécurisation de l’interrupteur-sectionneur DC est requise par les directives locales en vigueur, sécurisez-le contre toute remise en marche à l’aide d’un cadenas.
Désactivez la batterie ou l’interrupteur-sectionneur de la batterie (voir la documentation fournie par le fabricant de la batterie).
Si l’onduleur est mouillé, assurez-vous que les zones autour de toutes les ouvertures sont sèches et que l’eau ne peut pas pénétrer à l’intérieur de l’onduleur lors de l’ouverture.
Attendez que les DEL s’éteignent.
Attendez 5 minutes que les condensateurs à l’intérieur de l’onduleur soient déchargés.

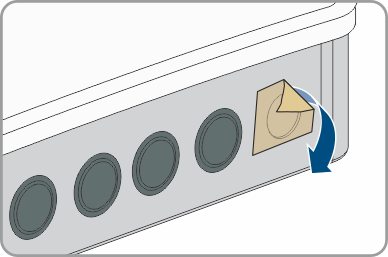

Si le couvercle de boîtier est ouvert pour la première fois : Retirez la bande adhésive de la 1ère ouverture du boîtier à droite.

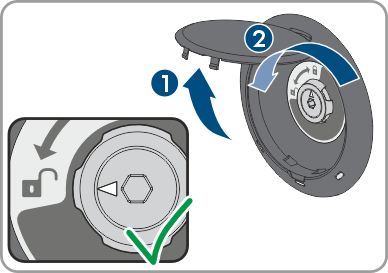

Ouvrez le couvercle du fusible du boîtier et desserrez la vis au centre à l’aide d’une clé pour vis à six pans creux (1/4") jusqu’à ce que vous entendiez un clic. Ce faisant, respectez le sens de rotation indiqué sur la plaquette.
