Montage de l’onduleur
Personnel qualifié
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
Selon la surface de montage, 2 ou 4 vis adaptées à la surface de montage et au poids de l’onduleur
Deux ou quatre rondelles adaptées aux vis
Selon la surface de montage, utilisez éventuellement 2 ou 4 chevilles adaptées à la surface de montage et aux vis
ATTENTION
Risque de blessure dû au poids du produit
Il existe un risque de blessure en cas de soulèvement incorrect et de chute du produit lors du transport et du montage.
- Le produit doit être transporté et soulevé avec précaution. Prenez en compte le poids du produit.
- Portez toujours un équipement de protection individuelle adapté lors de toute intervention sur le produit.
Procédure :
- Positionnez le support de montage à l’horizontale et marquez les positions des trous à percer. Pour cela, utilisez soit les 2 trous au milieu du support mural, soit 1 trou à gauche et 1 trou à droite. Pour le montage sur des cloisons légères, les 4 trous doivent être utilisés.
- Mettez le support de montage de côté et percez les trous marqués.
- Selon le support, insérez si nécessaire les chevilles dans les trous de perçage.

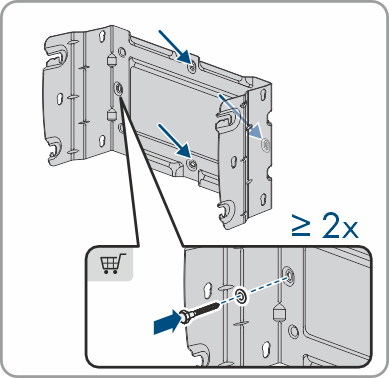

- Vissez à fond le support de montage à l’horizontale, avec des vis et des rondelles. Ce faisant, veillez à l’orientation correcte du support de montage.
- Le support de montage est correctement fixé.
- Ne placez en aucun cas l’onduleur à la verticale.

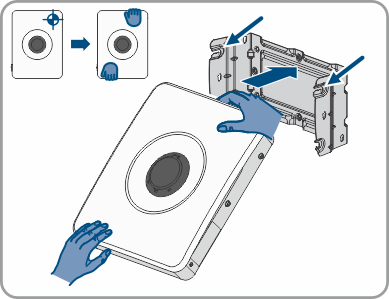

- Saisissez l’onduleur en haut et en bas du boîtier et accrochez-le dans un angle de 45° par les 2 rivets supérieurs dans les rails de guidage supérieurs du support de montage.

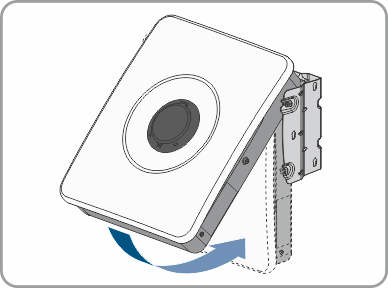

- Faites tourner avec précaution la partie inférieure de l’onduleur en direction de la surface de montage et amenez-la dans une position à 90° par rapport à la surface de montage.

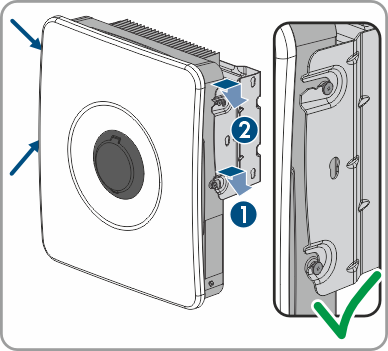

- Enclenchez les rivets inférieurs et supérieurs dans les encoches prévues à cet effet.
- Assurez-vous que l’onduleur est bien fixé en déplaçant prudemment le boîtier d’avant en arrière.
