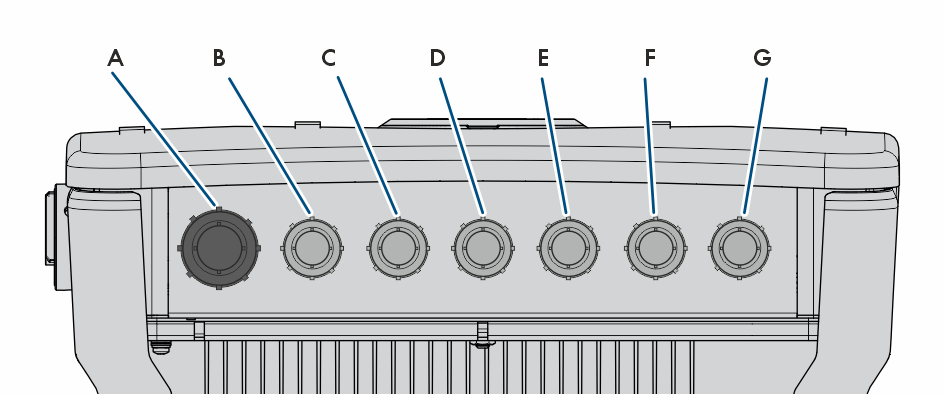

Vue de dessous

A

Ouverture de boîtier pour le raccordement des panneaux photovoltaïques aux entrées A et B

B

Ouverture de boîtier pour le raccordement des panneaux photovoltaïques à l’entrée C et, selon la classe de puissance, à l’entrée D

C

Ouverture de boîtier pour le raccordement de la batterie

D

Ouverture de boîtier pour le raccordement du câble de communication avec la batterie et pour l’initiateur à arrêt rapide

E

Ouverture de boîtier pour le raccordement d’un compteur d’énergie par RS485 et le raccordement au relais multifonction

F

Ouverture de boîtier pour le raccordement des câbles réseau

G

Ouverture de boîtier pour le raccordement du réseau électrique public et des câbles pour le mode secours
