Raccordement au réseau électrique public

Personnel qualifié

Si l’onduleur est raccordé à un produit destiné au mode secours (par ex. SMA Backup Start), les câbles destinés au mode secours doivent être raccordés au réseau électrique public ( > Raccordement au réseau électrique public avec les câbles de puissance et de signal pour le mode secours).

Condition préalable :

  • Les câbles pour le raccordement au réseau électrique public doivent être confectionnés.

Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :

  • 1 tuyau à câbles (taille commerciale : 19,05 mm (0,75 in) ou de dimensions inférieures avec raccords de réduction appropriés)

  • Pâte d’étanchéité pour rendre le tuyau à câbles par rapport à l’onduleur, si le conduit de câbles a été équipé d’un orifice de drainage

  • 1 manchon étanche à l’eau ou résistant à l’humidité selon UL 514B (taille commerciale : 19,05 mm (0,75 in) ou de dimensions inférieures avec raccords de réduction appropriés)

Procédure :

  1. Mettez l’onduleur hors tension ( > Mise hors tension de l’onduleur).
  2. Retirez le plot de remplissage de la 1ère ouverture de boîtier en partant de la droite.
  3. Si nécessaire, agrandissez la 1ère ouverture du boîtier à partir de la droite pour utiliser un tuyau à câbles de 27 mm (1 in). Pour cela, utilisez un perforateur. Assurez-vous qu’il n’y a pas de copeaux dans le boîtier après l’agrandissement.
    4. 13407013004

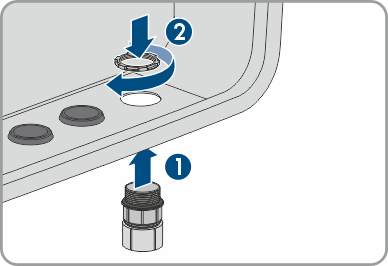

  4. Insérez le manchon dans la 1ère ouverture du boîtier par la droite et serrez de l’intérieur avec le contre-écrou.
  5. Faire passer les conducteurs AC ensemble par le tuyau à câbles dans l’onduleur et fixer le tuyau de câble au manchon.
    6. 13407013772

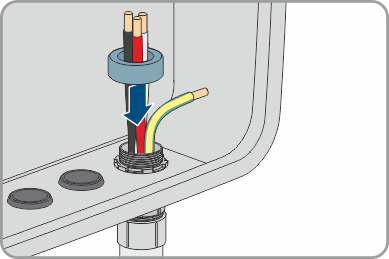

  6. Faites passer L1, L2 et N pour le raccordement AC à travers la ferrite.
    7. 13438450828

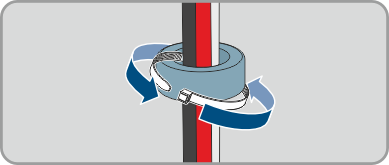

  7. Fixez la ferrite avec un attache-câbles.
    8. 13407014156

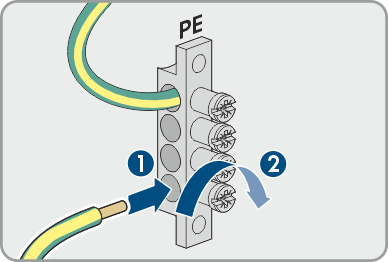

  8. Raccordez le conducteur de protection pour le raccordement AC le plus court possible à la barre omnibus , conformément à l’étiquette, sans que le conducteur soit sous tension. Pour ce faire, insérez le conducteur dans la barre omnibus jusqu’à la butée et serrez la vis (PZ2, couple de serrage minimum 2,5 Nm).
    9. 13407014540

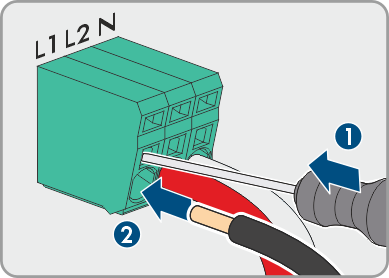

  9. Fixez L1, L2 et N du raccordement AC aux bornes de raccordement AC conformément à l’étiquette. Pour cela, insérez un tournevis à fente (4 mm (0,16 in)) dans l’ouverture supérieure de la borne et faites passer le câble jusqu’à la butée dans l’ouverture inférieure. Retirez ensuite le tournevis à fente.
  10. Assurez-vous que les conducteurs sont bien insérés dans les bornes en tirant légèrement dessus.
  11. Si le tuyau de câble a été pourvu d’une ouverture de drainage, étanchez le tuyau à câbles avec de la pâte d’étanchéité.
