Raccordez le Rapid Shutdown Initiator à l’entrée numérique GSI
Personnel qualifié
Le sectionneur CC de l’onduleur sert de Rapid Shutdown Initiator. Si le SMA Rapid Shutdown Initiator (RSI-US-50) doit être raccordé en plus en tant que Rapid Shutdown Initiator externe, procédez comme décrit ci-dessous. Après le raccordement, il est possible d’utiliser aussi bien l’interrupteur-sectionneur DC de l’onduleur que le Rapid Shutdown Initiator externe. Dans les installations à plusieurs onduleurs, l’interrupteur-sectionneur DC d’un onduleur ne déconnecte pas les autres onduleurs de l’installation.
Condition préalable :
Le câble pour le raccordement du Rapid Shutdown Initiator externe doit être confectionné.
Le Rapid Shutdown Initiator externe doit être monté (voir les instructions du Rapid Shutdown Initiator).
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
1 tuyau à câbles (taille commerciale : 19,05 mm (0,75 in) ou de dimensions inférieures avec raccords de réduction appropriés)
Pâte d’étanchéité pour rendre le tuyau à câbles par rapport à l’onduleur, si le conduit de câbles a été équipé d’un orifice de drainage
1 manchon étanche à l’eau ou résistant à l’humidité selon UL 514B (taille commerciale : 19,05 mm (0,75 in) ou de dimensions inférieures avec raccords de réduction appropriés)
Procédure :
- Mettez l’onduleur hors tension ( > Mise hors tension de l’onduleur).

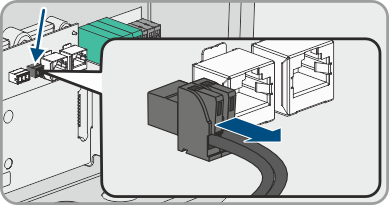

- Retirez la fiche à deux pôles à laquelle l’interrupteur-sectionneur DC est connecté de le port GSI.

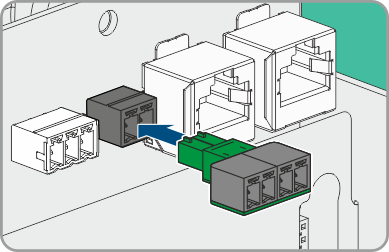

- Insérez l’adaptateur fourni avec le SMA Rapid Shutdown Initiator dans le port GSI.

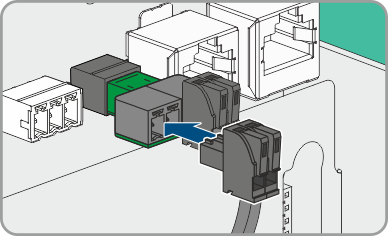

- Insérez la fiche à 2 pôles à laquelle est raccordé l’interrupteur-sectionneur DC dans un port de l’adaptateur.
- Retirez le plot de remplissage de l’ouverture centrale de boîtier.
- Insérez le manchon dans l’ouverture centrale du boîtier et serrez de l’intérieur avec le contre-écrou.

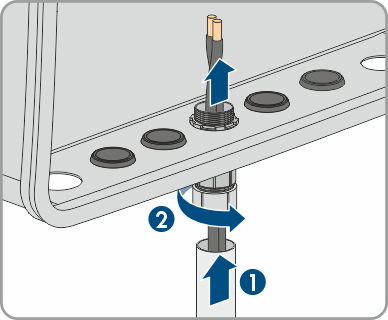

- Faites passer le câble pour le raccordement de Rapid Shutdown Initiator externe par le tuyau de câble dans l’onduleur et fixez le tuyau à câbles au manchon.

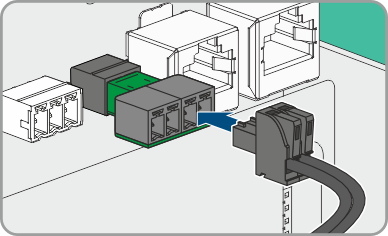

- Branchez une fiche à 2 pôles fournie avec le SMA Rapid Shutdown Initiator sur le 2e emplacement de l’adaptateur.

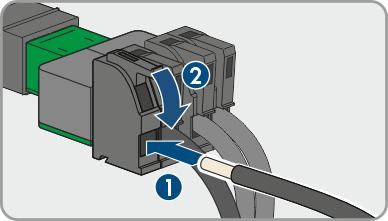

- Fixez les conducteurs pour le Rapid Shutdown-Initiator dans la plaque à bornes à 2 pôles.
- Assurez-vous que les conducteurs sont bien insérés dans les bornes en tirant légèrement dessus.
- Si le tuyau de câble a été pourvu d’une ouverture de drainage, étanchez le tuyau à câbles avec de la pâte d’étanchéité.

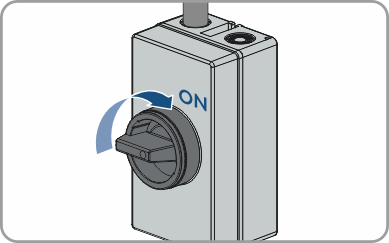

- Activez le Rapid Shutdown Initiator.
- Faites d’autres raccordements.
- Mettez l’onduleur en service.
