Raccordement de plusieurs onduleurs à un Rapid Shutdown Initiator

Le raccordement de jusqu’à 3 onduleurs au Rapid Shutdown Initiator doit être mis en œuvre sous forme de montage en parallèle.

13789399948

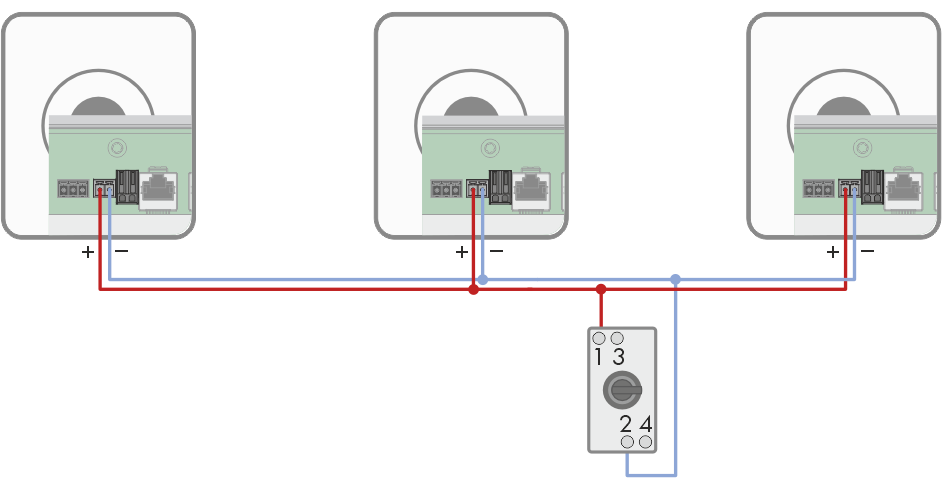

Raccordement de jusqu’à 3 onduleurs au Rapid Shutdown Initiator

15528139916

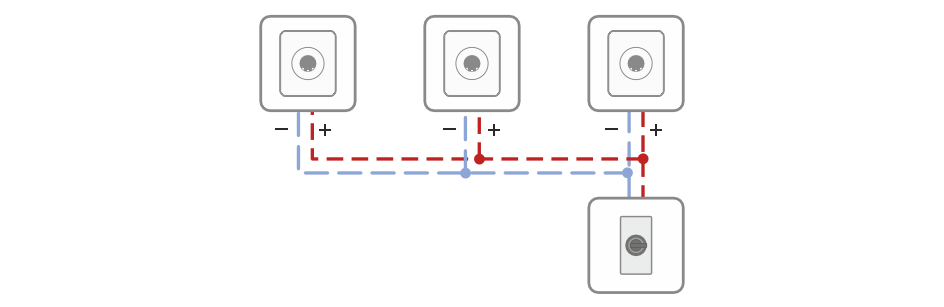

Vue d’ensemble du câblage de jusqu’à 3 onduleurs au Rapid Shutdown Initiator

    Voir aussi:

    Raccordement d’un initiateur à arrêt rapide
    Raccordez le Rapid Shutdown Initiator à l’entrée numérique GSI
