Raccordement au réseau électrique public avec les câbles de puissance et de signal pour le mode secours
Personnel qualifié
Si plusieurs onduleurs sont présents dans le système, mais qu’un seul d’entre eux est raccordé à des consommateurs d’énergie de secours, le raccordement des consommateurs d’énergie de secours doit être effectué sur l’onduleur configuré comme System Manager.
Condition préalable :
Les câbles AC pour le raccordement au réseau électrique public, les câbles de puissance et de signal pour le mode secours doivent être confectionnés ( > Exigences en matière de câbles).
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
Pour le SMA Backup Secure (mode d’alimentation de secours) : 1 prise de courant du commerce
Pour le SMA Backup Secure (mode d’alimentation de secours) : 1 interrupteur dans le commerce
1 tuyau à câbles (taille commerciale : 19,05 mm (0,75 in) ou de dimensions inférieures avec raccords de réduction appropriés)
Pâte d’étanchéité pour rendre le tuyau à câbles par rapport à l’onduleur, si le conduit de câbles a été équipé d’un orifice de drainage
1 manchon étanche à l’eau ou résistant à l’humidité selon UL 514B (taille commerciale : 19,05 mm (0,75 in) ou de dimensions inférieures avec raccords de réduction appropriés)
Procédure :
- Mettez l’onduleur hors tension ( > Mise hors tension de l’onduleur).
- Retirez le plot de remplissage de la 1ère ouverture de boîtier en partant de la droite.
- Insérez le manchon dans la 1ère ouverture du boîtier par la droite et serrez de l’intérieur avec le contre-écrou.

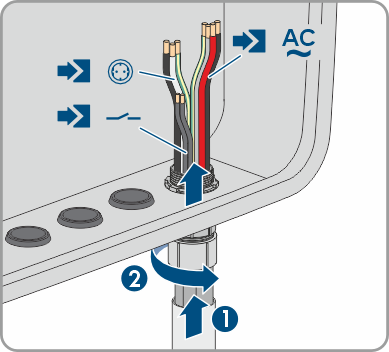

- Faites passer les conducteurs AC avec le câble de signal et le câble de puissance pour le mode secours à travers le tuyau de câble dans l’onduleur et fixez le tuyau à câbles au manchon.
- Faites passer L1, L2 et N pour le raccordement AC à travers la ferrite.
- Fixez la ferrite avec un attache-câbles.

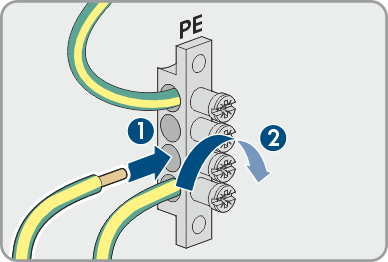

- Raccordez le conducteur de protection pour le raccordement AC le plus court possible à la barre omnibus , conformément à l’étiquette, sans que le conducteur soit sous tension. Pour ce faire, insérez le conducteur dans la barre omnibus jusqu’à la butée et serrez la vis (PZ2, couple de serrage minimum 2,5 Nm).

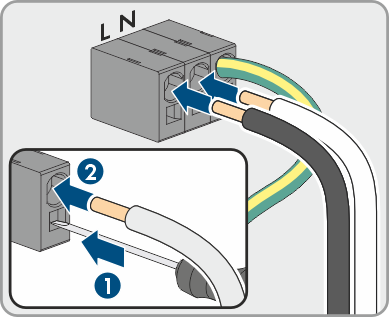

- Fixez L1, L2 et N du raccordement AC aux bornes de raccordement AC conformément à l’étiquette. Pour cela, insérez un tournevis à fente (4 mm (0,16 in)) dans l’ouverture supérieure de la borne et faites passer le câble jusqu’à la butée dans l’ouverture inférieure. Retirez ensuite le tournevis à fente.
- Raccordez les conducteurs N et L du câble de puissance pour le mode secours aux bornes de raccordement SPS conformément à l’étiquette.
- Raccordez le conducteur de protection pour le raccordement AC le plus court possible à la barre omnibus , conformément à l’étiquette, sans que le conducteur soit sous tension. Pour ce faire, insérez le conducteur dans la barre omnibus jusqu’à la butée et serrez la vis (PZ2, couple de serrage minimum 2,5 Nm).

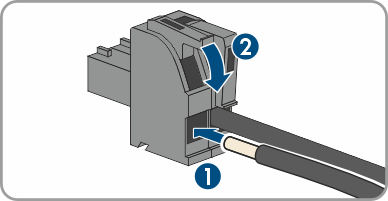

- Fixez les conducteurs de l’interrupteur du mode d’alimentation de secours dans la fiche à 2 pôles.

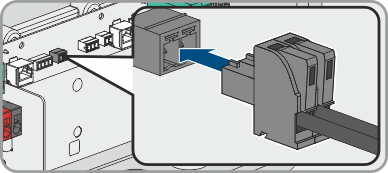

- Insérez la fiche dans le port SPS. La fiche doit s’enclencher de manière audible.

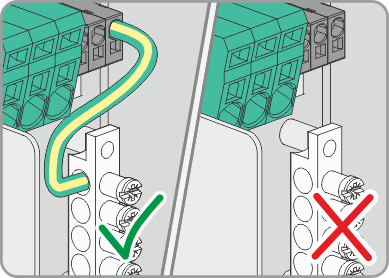

- Pour SMA Backup Secure : Assurez-vous que le pont de câble pour la mise à la terre du conducteur N est monté.
- Assurez-vous que les conducteurs sont bien insérés dans les bornes en tirant légèrement dessus.
- Si le tuyau de câble a été pourvu d’une ouverture de drainage, étanchez le tuyau à câbles avec de la pâte d’étanchéité.
