Vue intérieure

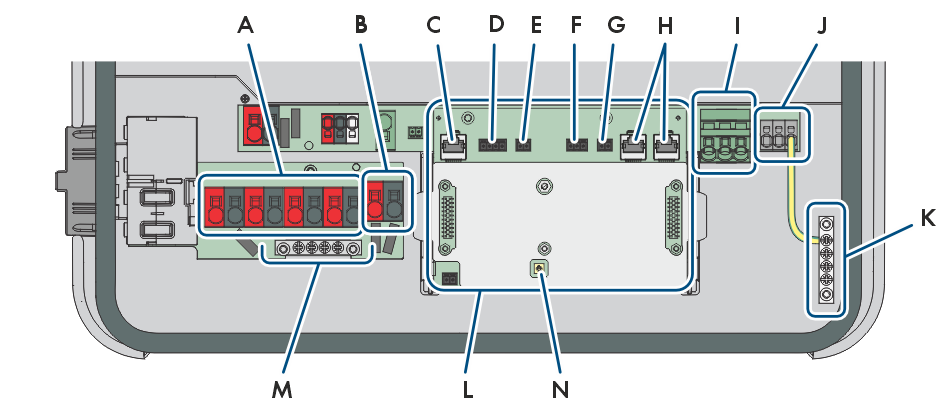

Zone de raccordement de l’onduleur
Position | Désignation |
|---|---|
A | Bornes de raccordement PVA, PVB, PVC et, selon la classe de puissance, PVD pour le raccordement des panneaux photovoltaïques |
B | Bornes BAT+ et BAT - pour les câbles de puissance de la batterie |
C | Prise réseau BATTERY pour le raccordement de la communication avec la batterie |
D | Port E-METER pour le raccordement d’un compteur d’énergie par RS485 |
E | Port SPS pour le câble de signal du mode secours |
F | Port MFR pour le raccordement au relais multifonction |
G | Plaque à bornes GSI pour le raccordement d’un interrupteur d’arrêt rapide |
H | Prises réseau LAN-1 et LAN-2, par exemple pour le raccordement d’un compteur d’énergie, d’un routeur, la communication avec la batterie, la communication avec d’autres onduleurs photovoltaïques ou d’autres appareils compatibles Ethernet |
I | Bornes AC pour le câble AC |
J | Bornes de raccordement SPS pour le câble de puissance du mode secours |
K | Barre omnibus pour la mise à la terre de la borne AC |
L | Groupe de communication |
M | Barre omnibus pour la mise à la terre de la borne DC |
N | Embase pour antenne Wi-Fi |
