Raccordement de la source de signaux au RMF

S’il y a plusieurs onduleurs dans le système, le relais multifonction doit être raccordé à l’onduleur configuré comme System Manager.

Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :

  • 1 tuyau à câbles (taille commerciale : 19,05 mm (0,75 in) ou de dimensions inférieures avec raccords de réduction appropriés)

  • Pâte d’étanchéité pour rendre le tuyau à câbles par rapport à l’onduleur, si le conduit de câbles a été équipé d’un orifice de drainage

  • 1 manchon étanche à l’eau ou résistant à l’humidité selon UL 514B (taille commerciale : 19,05 mm (0,75 in) ou de dimensions inférieures avec raccords de réduction appropriés)

Conditions requises :

  • Les exigences techniques relatives au relais multifonction doivent être satisfaites Caractéristiques techniques de l’onduleur.

DANGER

Danger de mort par choc électrique

Le raccordement de signaux avec des tensions supérieures à 30 V à la connexion pour l’interrupteur présente un risque de choc électrique mortel.

  1. Raccordez uniquement des signaux très basse tension de protection (<30 V).

Procédure :

  1. Mettez l’onduleur hors tension ( > Mise hors tension de l’onduleur).
  2. Retirez le plot de remplissage de l’ouverture de boîtier pour le raccordement d’un compteur d’énergie par RS485 et le raccordement au relais multifonction.
    3. 14782821644
  3. Faites passer le câble de communication par le tuyau à câbles dans l’onduleur.
  4. Fixez le tuyau à câbles au manchon.
  5. Ôtez la gaine du câble (20 mm (0,79 in)).
  6. Dénudez les conducteurs 6 mm (0,24 in).
    7. 14782822412

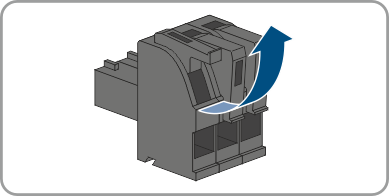

  7. Déverrouillez les points d’introduction de la fiche à 3 pôles fournie.
    8. 14782822796

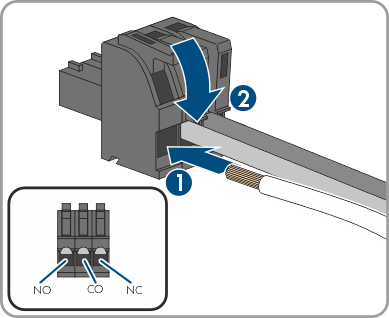

  8. Raccordez les conducteurs à la fiche à 3 pôles fournie. Pour cela, enfichez les conducteurs isolés dans les points d’introduction des conducteurs et verrouillez les points d’introduction. Veillez à l’affectation de la fiche.
    9. 14782823564

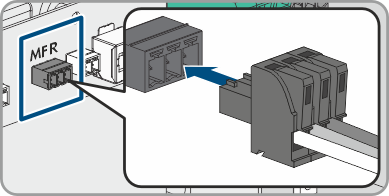

  9. Branchez la fiche à 3 pôles dans l’embase MFR du groupe de communication. en faisant attention à l’affectation des broches.
  10. Assurez-vous que la fiche est bien branchée.
  11. Assurez-vous que tous les connecteurs sont correctement raccordés.
  12. Assurez-vous que les conducteurs sont bien serrés dans les points de serrage.
  13. Si le tuyau de câble a été pourvu d’une ouverture de drainage, étanchez le tuyau à câbles avec de la pâte d’étanchéité.

    Voir aussi:

    Affectation des broches RMF
    Raccordement d’un initiateur à arrêt rapide
