Raccordement des panneaux photovoltaïques
Personnel qualifié
PRUDENCE
Détérioration du produit par défaut à la terre côté DC au cours du fonctionnement de l’onduleur
De par la topologie sans transformateur du produit, l’apparition de défauts à la terre côté DC durant le fonctionnement peut entraîner des dommages irréparables. L’endommagement du produit dû à une installation DC erronée ou endommagée n’est pas couvert par la garantie. Le produit est doté d’un dispositif de protection, qui contrôle exclusivement durant l’opération de démarrage la présence d’un défaut à la terre. Le produit n’est pas protégé durant le fonctionnement.
- Veiller à ce que l’installation DC soit réalisée correctement et qu’aucun défaut à la terre ne survienne durant le fonctionnement.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
1 tuyau à câbles (taille commerciale : 27 mm (1 in) ou de dimensions inférieures avec raccords de réduction appropriés)
Pâte d’étanchéité pour rendre le tuyau à câbles par rapport à l’onduleur, si le conduit de câbles a été équipé d’un orifice de drainage
1 manchon étanche à l’eau ou résistant à l’humidité selon UL 514B (taille commerciale : 27 mm (1 in) ou de dimensions inférieures avec raccords de réduction appropriés)
Si, selon la classe de puissance, 3 ou 4 strings sont raccordés, 1 tuyau à câbles supplémentaire (taille commerciale : 19,05 mm (0,75 in) ou plus petit avec un manchon de réduction approprié)
Si, selon la classe de puissance, 3 ou 4 strings sont raccordés, 1 manchon résistant à la pluie ou à l’humidité selon UL 514B (taille commerciale : 19,05 mm (0,75 in) ou plus petit avec un manchon de réduction approprié)
Procédure :
- Mettez l’onduleur hors tension ( > Mise hors tension de l’onduleur).

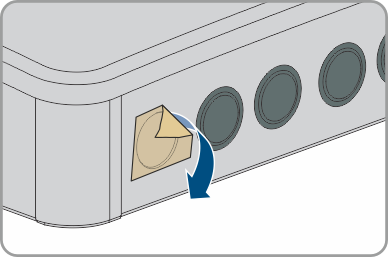

- Retirez la bande adhésive de l’ouverture de boîtier pour le raccordement des panneaux photovoltaïques aux entrées A et B.
- Si plus de 2 strings sont raccordés, retirez le plot de remplissage de la 2e ouverture de boîtier en partant de la gauche.
- Placez le manchon dans l’ouverture et serrez-le de l’intérieur avec le contre-écrou.

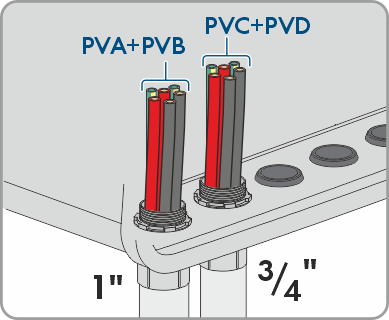

- Faites passer les câbles DC des panneaux photovoltaïques par le tuyau à câbles dans l’onduleur. Faites passer les câbles pour PVA et PVB ensemble par un tuyau à câbles et la 1ère ouverture du boîtier dans l’onduleur. Si, selon la classe de puissance, 3 ou 4 strings sont raccordés, faites passer les câbles pour le PVC et, le cas échéant, le PVD par un autre tuyau à câbles et par la 2e ouverture de boîtier dans l’onduleur.
- Fixez le tuyau à câbles au manchon.
- Dénudez les câbles DC.

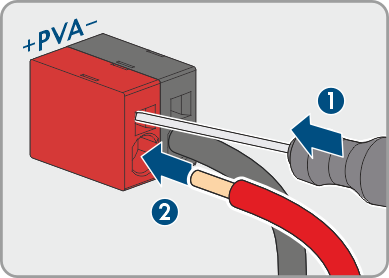

- Raccordez les câbles DC aux bornes conformément aux étiquettes.

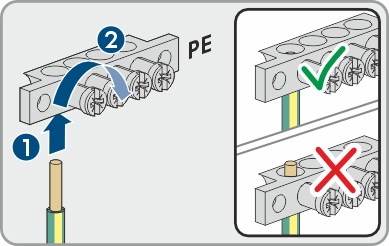

- Raccordez le câble pour la mise à la terre des panneaux photovoltaïques à la barre omnibus pour la mise à la terre du raccordement DC (PZ2, couple de serrage : au moins 2,5 Nm). Assurez-vous que le conducteur dénudé ne dépasse pas sous l’ensemble d’interrupteurs. Dans le cas contraire, l’onduleur peut signaler un défaut à la terre.
- Assurez-vous que les câbles sont bien insérés dans les bornes en tirant légèrement dessus.
- Si le tuyau de câble a été pourvu d’une ouverture de drainage, étanchez le tuyau à câbles avec de la pâte d’étanchéité.
