Alimentazione degli utilizzatori di corrente di backup nel funzionamento in parallelo alla rete

Nel funzionamento in parallelo alla rete, gli utilizzatori di corrente di backup possono essere alimentati dalla rete elettrica pubblica, purché l'intensità di corrente e la tensione dei circuiti di tali utilizzatori rientrino nell'intervallo consentito.

Se l'intensità di corrente supera i 20 A, viene inviato in ogni caso un messaggio Smart Connected. Se l'intensità di corrente supera i 22 A, il contattore tra gli utilizzatori di corrente di backup e la rete elettrica pubblica si apre dopo un tempo di reazione che dipende dal livello dell'intensità di corrente. Il contattore viene quindi sottoposto automaticamente a un test. Se il test ha successo, il contattore viene chiuso di nuovo e gli utilizzatori di corrente di backup possono continuare ad essere alimentati attraverso la rete elettrica pubblica.

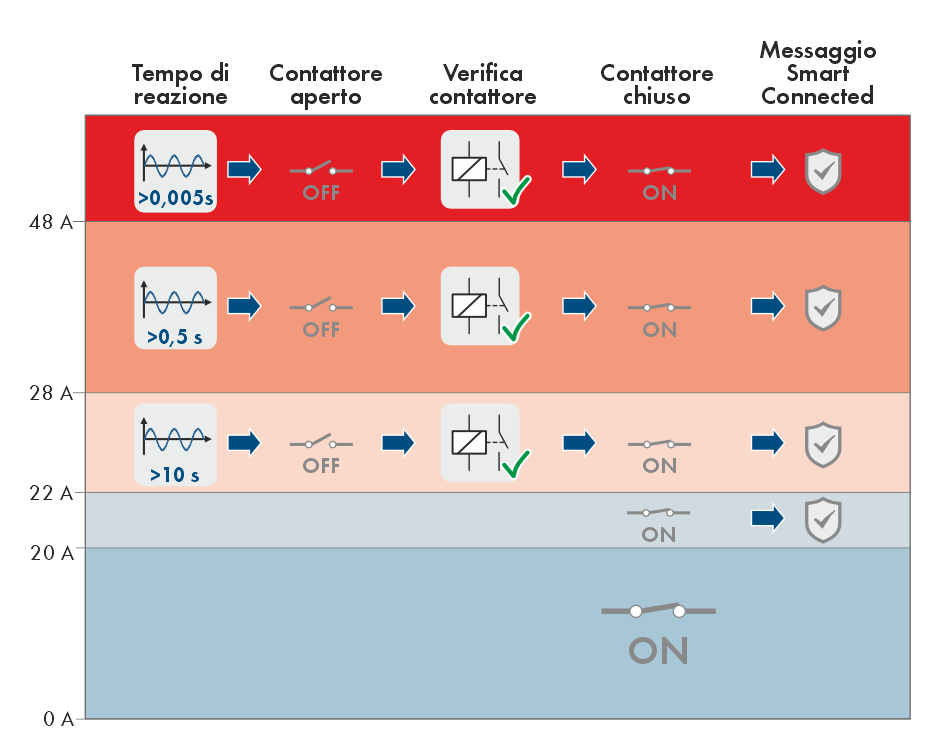

Comportamento del contattore tra il collegamento di corrente di backup CA e il collegamento alla rete pubblica in caso di aumento dell'intensità di corrente

Se la tensione dei circuiti degli utilizzatori di corrente di backup non rientra nell'intervallo consentito tra 170 V e 277 V, il contattore si apre. Affinché il contattore si chiuda di nuovo, la tensione deve rientrare nell'intervallo consentito per almeno 20 secondi.

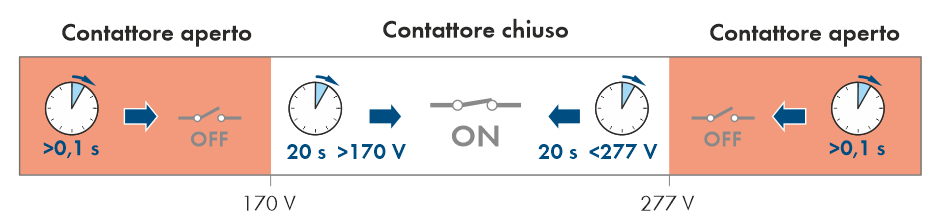

Comportamento del contattore tra il collegamento di corrente di backup CA e il collegamento alla rete pubblica in caso di tensione troppo alta o troppo bassa
