パワーコンディショナの試運転調整

設置担当者

必要条件：

  • パワーコンディショナが正しく取り付けられていること。
  • 適切な定格容量のブレーカを使用して取り付けること。
  • ケーブルがすべて正しく接続されていること。
  • 使用されていない DC 入力が、対応する DC コネクタとシーリングプラグで塞がれていること。
  • ご使用の国や目的に応じて、国別データセットが正しく設定されていること。
  • 本体の使用しない開口部がしっかり塞がれていること。これには、納品時に装着されているダミープラグをお使いいただけます。

手順：

  1. SMA Speedwire/Webconnectデータモジュールに接続します（SMA Speedwire/Webconnectデータモジュールの設置マニュアルを参照）。このために同梱されているケーブルグランドM32を使用します。
  2. ACケーブルが本体の下部カバーの仕切りで傷付かないように配線します。
    3. 1292698508
  3. 下部カバーを上から取り付け、嵌め込むようにして閉じます。カバーのネジ穴にネジを差し込みます。
    4. 1292698892
  4. 六角レンチ（レンチ幅3）を使って、ネジ6本を1から6の順に締め付けます（トルク：2.0 Nm ± 0.3 Nm）。決められた順番でネジを締め付ければ、カバーがゆがむことはなく正しく密閉されます。注意：ネジが下部本体カバーから抜け落ちたら長いネジを下部の真ん中の穴に差し込み、5本の短いネジをその他の穴に差し込みます。
    5. 1292699276

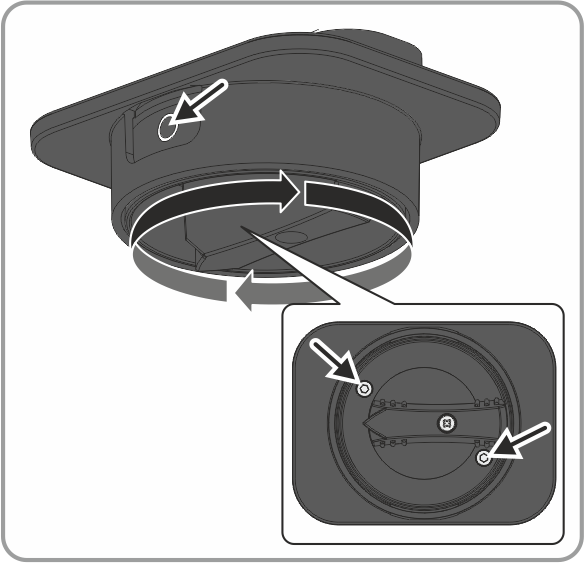

  5. 両方の取付けネジが見えるように、直流開閉器をOの位置に設定します。

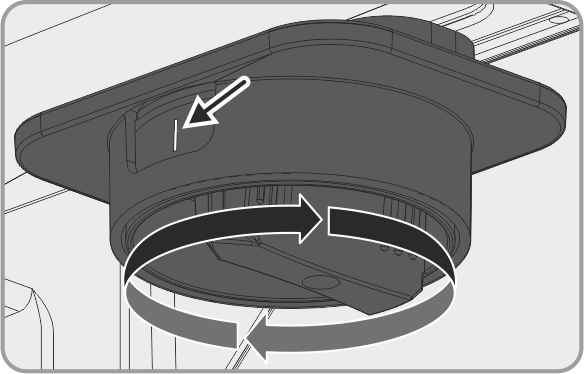

  6. 直流開閉器をパワーコンディショナの本体にしっかり挿入します。この際、ネジとネジ穴が重なるよう、直流開閉器をOの位置に合わせたままにします。
    7. 1292699660

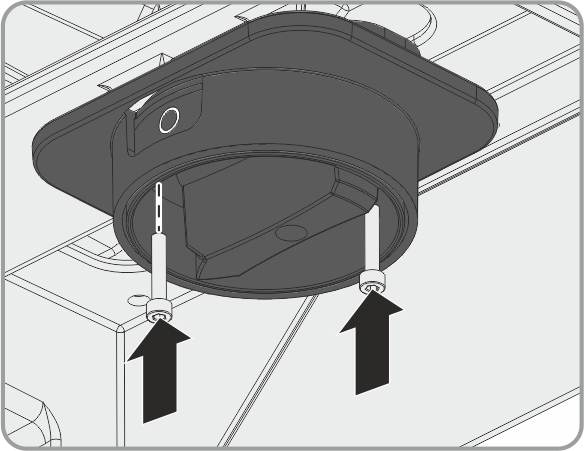

  7. 六角レンチ（レンチ幅3）を使って両方のネジを締めます（トルク：2 Nm ±0.2 Nm）。
    8. 1292700044
  8. 直流開閉器のスイッチをI位置に回します。
  9. 三相すべてのブレーカをオンにします。
  • 3つのLEDすべてが点灯し、起動シーケンスが開始されます。起動するまで数分かかることがあります。
  • 緑色のLEDが点灯し、ディスプレイにパワーコンディショナのファームウェアのバージョン、製造番号、NetID、設定済みの国データ、表示言語が順に表示されます。

    • 緑色のLEDが点滅する場合：

    考えられるエラー原因：DC入力電圧がまだ低すぎるか、またはパワーコンディショナが系統連系運転していません。

    • DC入力電圧が十分なレベルに達し、系統連系の条件が満たされれば、パワーコンディショナは運転を開始します。

    赤色のLEDが点灯し、ディスプレイにエラーメッセージとイベント番号が表示される場合：
