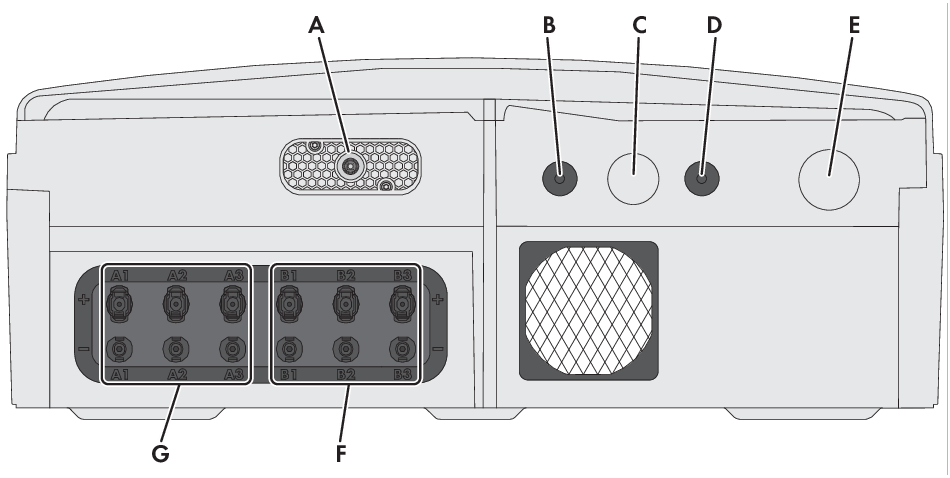

底面の外観
本体底面にある開口部
位置 | 説明 |
|---|---|
A | 直流開閉器の端子 |
B | 多機能リレーまたはSMA Power Control Moduleの接続ケーブル用の直径21 mm開口部 M20（ダミープラグ付き） |
C | データケーブルまたはネットワークケーブル用の直径32.5 mm開口部 M32 |
D | データケーブルまたはネットワークケーブル用の直径21 mm開口部 M20（ダミープラグ付き） |
E | AC接続用の直径32.5 mm開口部 M32 |
F | 入力回路Bの正極DCコネクタと負極DCコネクタ |
G | 入力回路Aの正極DCコネクタと負極DCコネクタ |
