Requisiti per il montaggio


Requisiti del luogo di montaggio:

AVVERTENZA

Pericolo di morte per incendio o esplosione

Pur essendo progettati accuratamente, tutti gli apparecchi elettrici possono incendiarsi. Rischio di morte o di gravi lesioni

  1. Non montare il prodotto in aree in cui sono presenti sostanze facilmente infiammabili o gas combustibili.
  2. Non montare il prodotto in aree a rischio di esplosione.

Requisiti:

  • Non è consentito il montaggio in ambiente abitativo.

  • Il luogo di montaggio può essere esposto a irraggiamento solare diretto. È tuttavia possibile che il prodotto riduca la propria potenza a causa della temperatura troppo elevata al fine di prevenire un surriscaldamento.

  • Devono essere rispettate le condizioni climatiche Dati tecnici).

  • Per il montaggio devono essere disponibili almeno 2 guide dei profili.

  • La base del telaio, su cui sono fissate le guide dei profili, deve essere robusta e piana (as es. cemento). In caso contrario ciò potrebbe limitare gli eventuali interventi di manutenzione.

Requisiti delle guide dei profili:

  • Le guide dei profili devono essere predisposte per il carico e per l'orientamento degli inverter presenti nell'impianto. Altrimenti è necessario rinforzare le guide dei profili.

  • La distanza tra le guide dei profili deve essere progettata in modo che corrisponda alla distanza tra i fori sui pezzi per il supporto di montaggio.

  • Le guide dei profili devono essere predisposte per l'area di fissaggio del supporto di montaggio.

6147654412

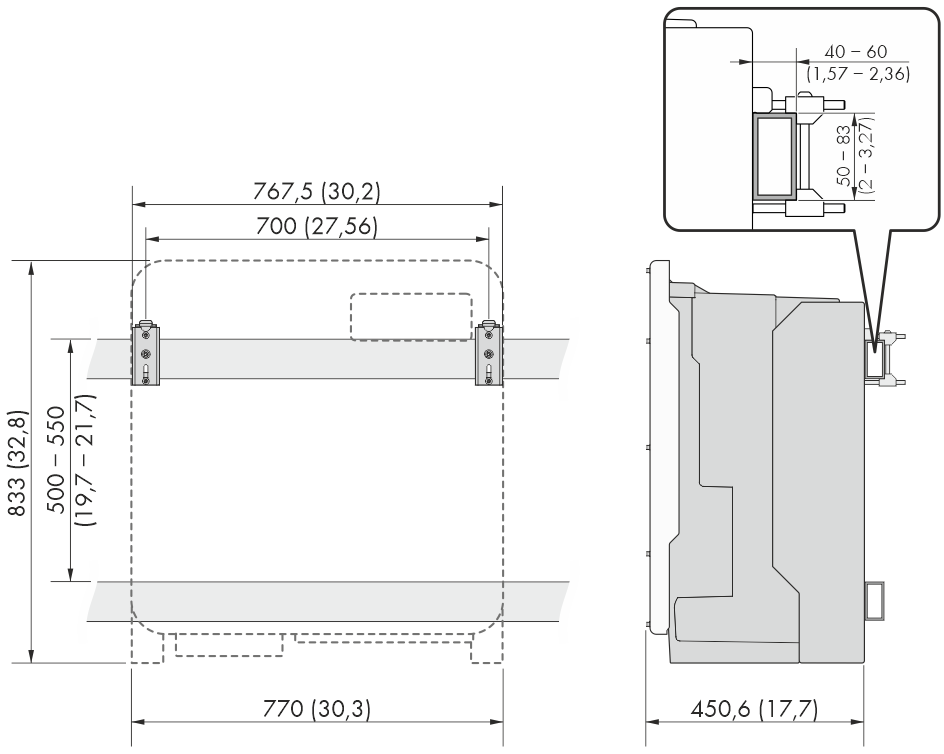

Dimensioni delle guide dei profili ed area di fissaggio del supporto di montaggio (indicazioni in mm (in))

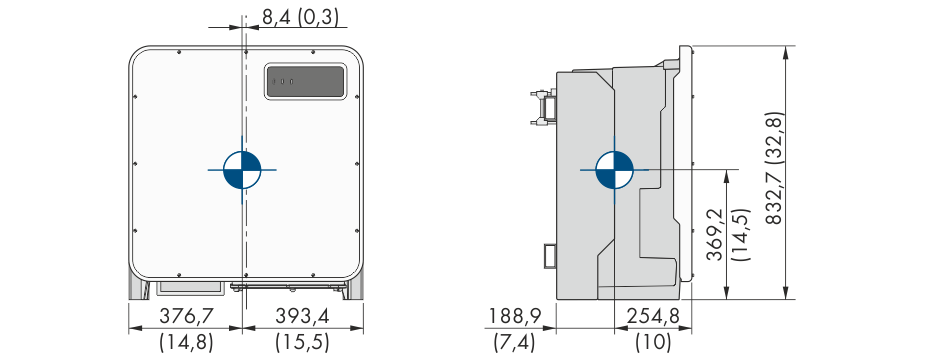

Baricentro:

6147664268

Dimensioni del baricentro del prodotto (indicazioni in mm (in))

Posizioni di montaggio consentite e non consentite:

  • Il prodotto può essere montato solo in una posizione di montaggio consentita. In questo modo si evita la penetrazione di umidità al suo interno.

  • Il prodotto deve essere montato in modo tale da consentire la lettura senza problemi dei segnali LED.

436392588

Posizioni di montaggio consentite e non consentite

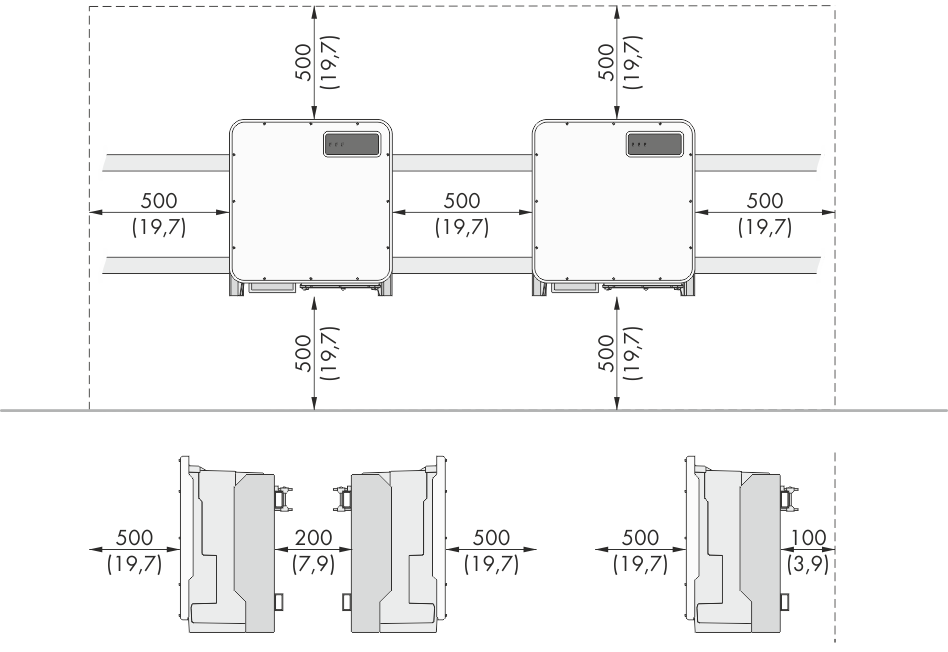

Distanze consigliate:

Rispettando le distanze consigliate si garantisce una sufficiente dissipazione del calore. In questo modo si evita una riduzione di potenza a causa di una temperatura troppo elevata.

  • Rispettare le distanze consigliate rispetto a pareti, altri inverter e oggetti.

498136972

Distanze consigliate (Misure in mm/in)
