Conditions requises pour le montage

Exigences relatives au lieu de montage :

AVERTISSEMENT

Danger de mort par incendie ou explosion

En dépit d’un assemblage réalisé avec le plus grand soin, tout appareil électrique peut présenter un risque d’incendie. Il peut en résulter des blessures graves, voire la mort.

  1. N’installez pas le produit à proximité de matériaux ou de gaz facilement inflammables.
  2. N’installez pas le produit dans des zones présentant un risque d’explosion.

Conditions requises :

  • Le montage dans une surface habitable n’est pas autorisé.

  • Le lieu de montage peut être soumis à un rayonnement solaire direct. Il est également possible que le produit diminue sa puissance en raison de températures trop élevées afin d’éviter une surchauffe.

  • Les conditions climatiques doivent être remplies ( > Caractéristiques techniques).

  • 2 rails profilés au moins doivent être disponibles pour le montage.

  • Le support de la structure sur lequel sont fixés les rails profilés doit être fixe et plan (par ex. béton). Dans le cas contraire, les interventions SAV ne pourront être effectuées que de manière restreinte.

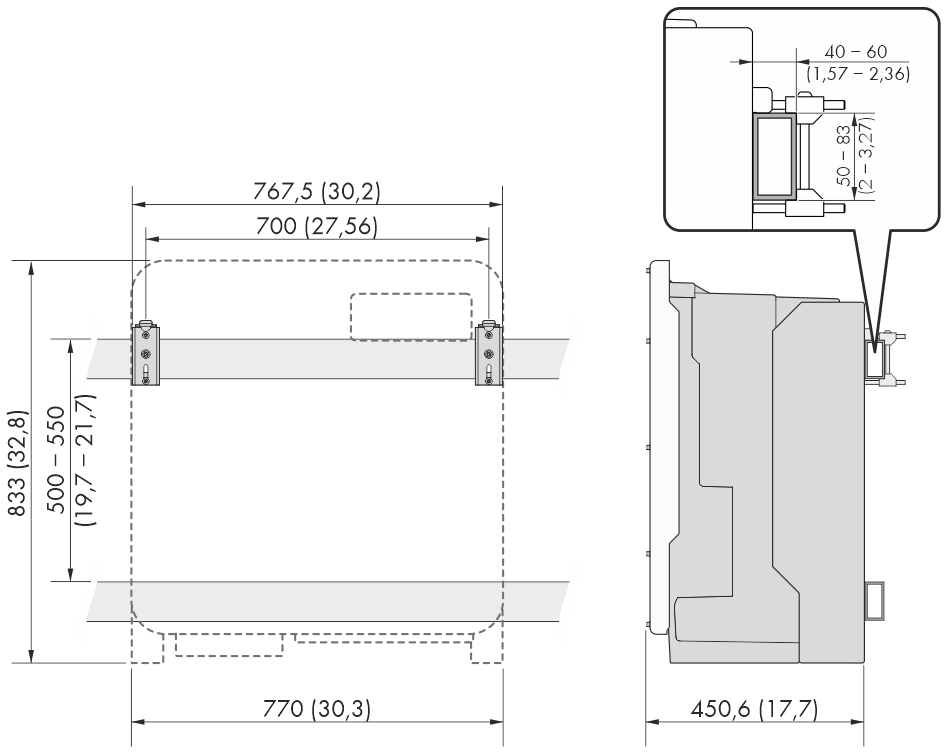

Exigences relatives aux rails profilés :

  • Les rails profilés doivent être dimensionnés pour la charge et l'orientation de l'onduleur en place dans l'installation. Des renforcements des rails profilés sont le cas échéant nécessaires.

  • La distance entre les rails profilés est déterminée par la distance entre les trous de montage des éléments du support de montage.

  • Les rails profilés doivent être dimensionnés pour la zone de serrage du support de montage.

6147654412

Dimensions des rails profilés et la zone de serrage du support de montage (mesures en mm (in))

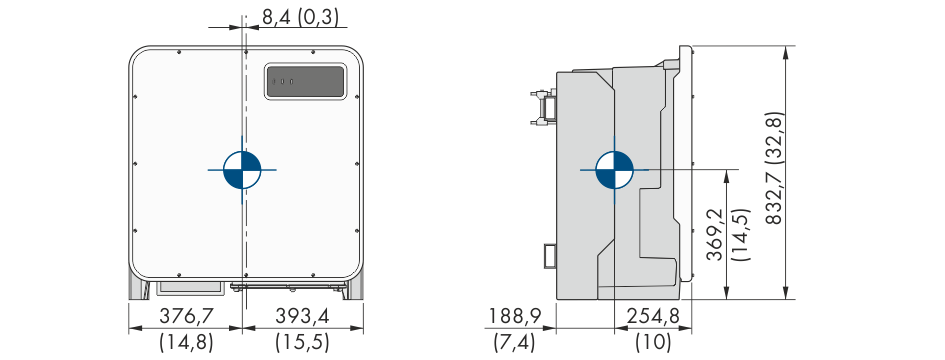

Centre de gravité :

6147664268

Dimension du centre de gravité du produit (mesures en mm (in))

Positions de montage autorisées et non autorisées :

  • Le produit doit être monté uniquement dans une position autorisée. Cela permet d’éviter que de l’humidité pénètre dans le produit.

  • Le produit doit être monté de façon à ce que vous puissiez lire sans problème les signaux des DEL.

436392588

Positions de montage autorisées et non autorisées

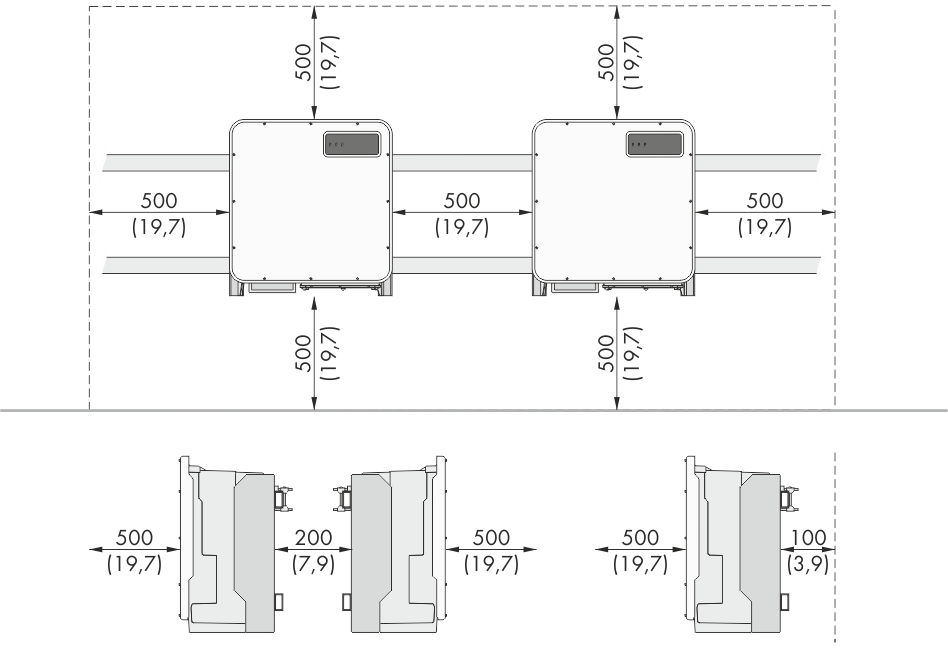

Distances recommandées :

Afin de garantir une dissipation suffisante de la chaleur, respectez les distances recommandées. Vous évitez ainsi une réduction de puissance due à une température trop élevée.

  • Vous devez respecter les distances recommandées par rapport aux murs, aux autres onduleurs et autres objets.

498136972

Distances recommandées (Dimensions en mm)
