Voraussetzungen für die Montage
Anforderungen an den Montageort:
WARNUNG
Lebensgefahr durch Feuer oder Explosion
Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. Tod oder schwere Verletzungen können die Folge sein.
- Das Produkt nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe oder brennbare Gase befinden.
- Das Produkt nicht in explosionsgefährdeten Bereichen montieren.
Voraussetzungen:
Montage im Wohnbereich ist nicht zulässig.
Montageort kann direkter Sonneneinstrahlung ausgesetzt sein. Es besteht jedoch die Möglichkeit, dass das Produkt seine Leistung aufgrund zu hoher Temperaturen reduziert, um einer Überhitzung vorzubeugen.
Die klimatischen Bedingungen müssen eingehalten sein ( > Technische Daten).
Mindestens 2 Profilschienen für die Montage müssen vorhanden sein.
Der Untergrund des Gestells, an dem die Profilschienen befestigt sind, sollte fest und eben sein (z. B. Beton). Andernfalls sind eventuelle Service-Einsätze nur eingeschränkt möglich.
Anforderungen an die Profilschienen:
Die Profilschienen müssen für die Traglast und die Ausrichtung der in der Anlage vorhandenen Wechselrichter ausgelegt sein. Gegebenenfalls sind Verstärkungen der Profilschienen notwendig.
Der Abstand der Profilschienen muss auf den Abstand der Löcher in den Halterungsteilen für die Montagehalterung ausgelegt sein.
Die Profilschienen müssen für den Klemmbereich des Montagehalters ausgelegt sein.

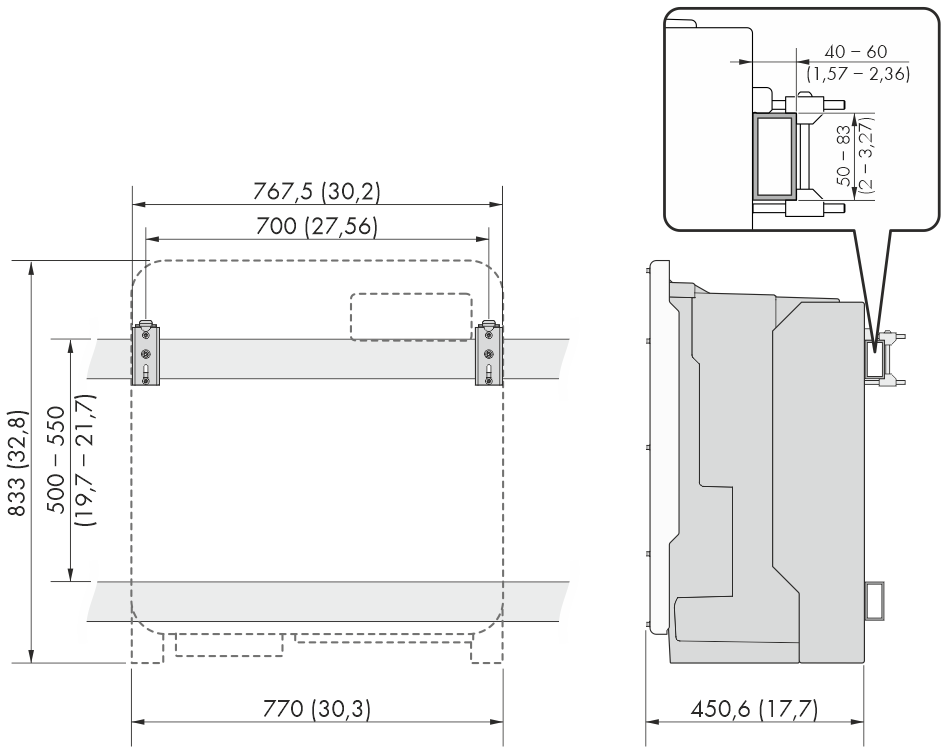

Bemaßung der Profilschienen und Klemmbereich des Montagehalters (Maßangaben in mm (in))
Schwerpunkt:

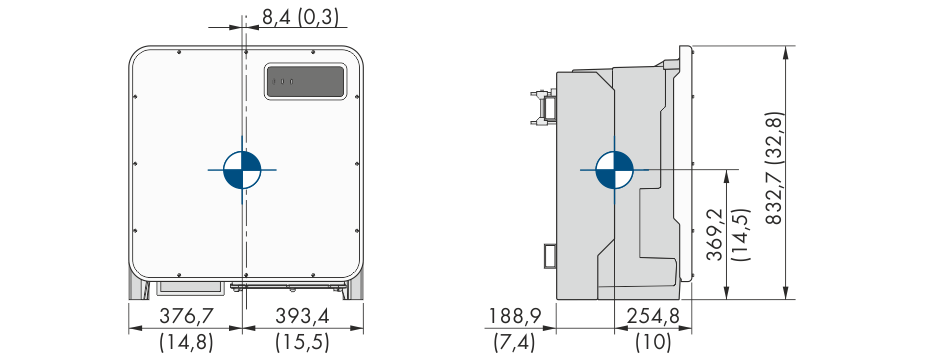

Bemaßung des Schwerpunkts des Produkts (Maßangaben in mm (in))
Zulässige und unzulässige Montagepositionen:
Das Produkt darf nur in einer zulässigen Position montiert werden. Dadurch ist sichergestellt, dass keine Feuchtigkeit in das Produkt eindringen kann.
Das Produkt sollte so montiert werden, dass Sie die LED-Signale problemlos ablesen können.
Zulässige und unzulässige Montagepositionen
Empfohlene Abstände:
Wenn Sie die empfohlenen Abstände einhalten, ist eine ausreichende Wärmeabfuhr gewährleistet. Dadurch verhindern Sie eine Leistungsreduzierung aufgrund zu hoher Temperatur.
Empfohlene Abstände zu Wänden, anderen Wechselrichtern oder Gegenständen sollten eingehalten werden.
Empfohlene Abstände (Maßangaben in mm)
