Requisitos para el montaje


Requisitos del lugar de montaje:

ADVERTENCIA

Peligro de muerte por fuego o explosión

A pesar de estar cuidadosamente construidos, los equipos eléctricos pueden originar incendios. Esto puede causar lesiones graves o incluso la muerte.

  1. No instale el producto en áreas en las que se encuentren materiales fácilmente inflamables o gases combustibles.
  2. No instale el producto en áreas potencialmente explosivas.

Requisitos:

  • Está prohibido el montaje en un espacio habitable.

  • El lugar de montaje puede estar expuesto a la irradiación solar directa. Sin embargo, es posible que el producto reduzca su potencia debido a las altas temperaturas para evitar un sobrecalentamiento.

  • Deben cumplirse las dimensiones climáticas Datos técnicos).

  • Debe haber un mínimo de dos carriles perfilados para el montaje.

  • La superficie del marco al que se fijan los carriles perfilados debe ser firme y estar nivelada (por ejemplo, ser de hormigón). De lo contrario, las visitas de mantenimiento solo serán posibles de manera limitada.

Requisitos de los carriles perfilados:

  • Los carriles perfilados deben estar diseñados para la capacidad de carga y la orientación de los inversores presentes en la planta. En algunos casos es necesario utilizar refuerzos en los carriles perfilados.

  • La distancia entre los carriles perfilados debe corresponderse con la distancia de los orificios de las piezas de sujeción para el soporte de montaje.

  • Los carriles perfilados deben estar diseñados para la zona de apriete del soporte de montaje.

6147654412

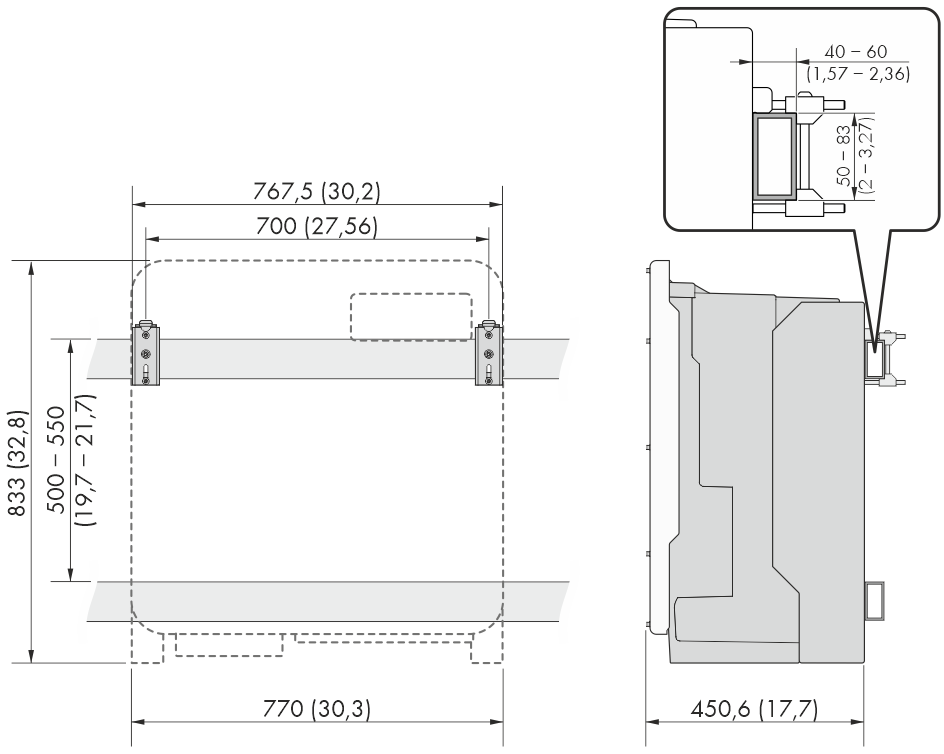

Dimensionado de los carriles perfilados y zona de apriete del soporte de montaje (medidas en mm [in])

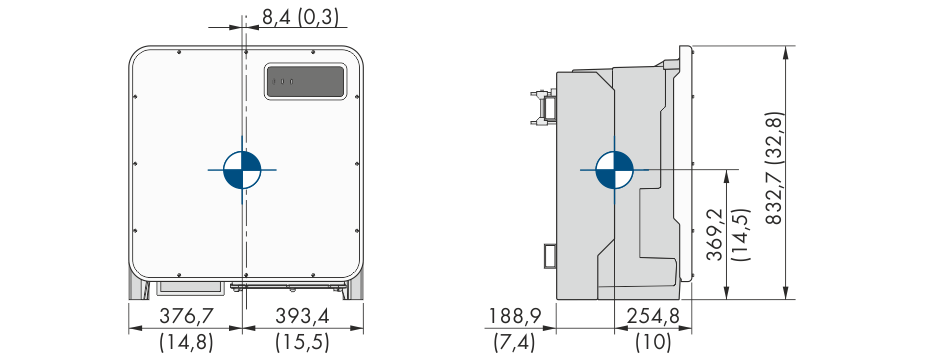

Centro de gravedad:

6147664268

Dimensionado del centro de gravedad del producto (medidas en mm [in])

Posiciones de montaje permitidas y no permitidas:

  • El producto debe instalarse siempre en una posición autorizada De esta manera se garantiza que no pueda entrar humedad en el producto.

  • El producto debería instalarse de tal forma que las señales de los leds puedan leerse sin problemas.

436392588

Posiciones de montaje permitidas y no permitidas

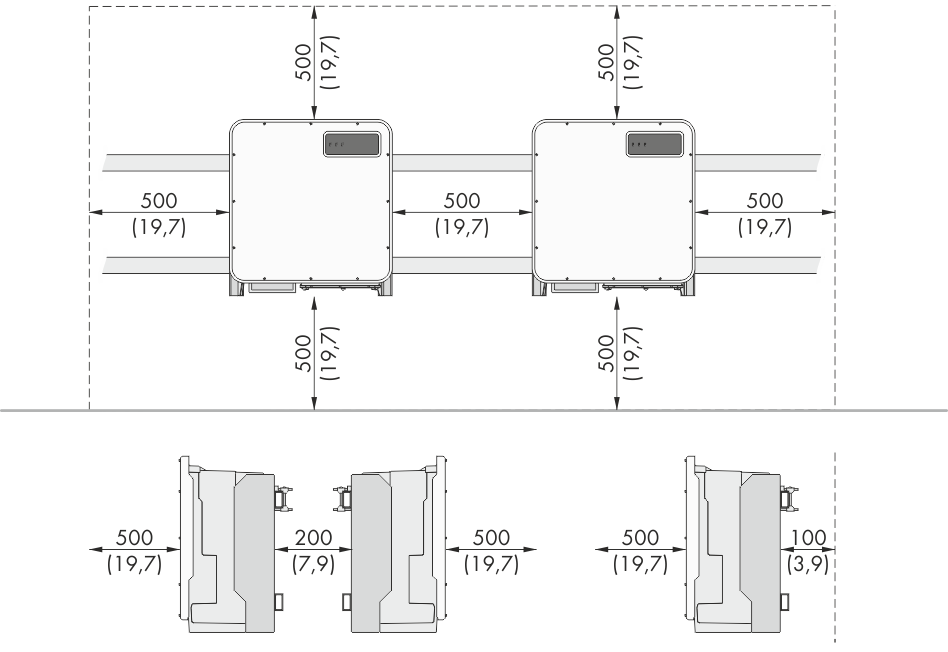

Distancias recomendadas:

Si se respetan las distancias recomendadas, la disipación suficiente del calor está garantizada. Así evita que se reduzca la potencia debido a una temperatura demasiado elevada.

  • Intente respetar las distancias recomendadas respecto a las paredes, otros inversores u otros objetos.

498136972

Distancias recomendadas (Medidas en mm)
