Обязательные условия для монтажа
Требования к месту монтажа
ОСТОРОЖНО
Опасность для жизни в результате пожара или взрыва
Несмотря на тщательность при разработке конструкции, при использовании электроприборов не исключено возгорание. Это может привести к смертельному исходу или получению тяжелых травм.
- Не устанавливайте изделие в зонах скопления легковоспламеняющихся веществ или газов.
- Не устанавливайте изделие во взрывоопасных зонах.
Обязательные условия:
-
Монтаж в жилой зоне запрещен.
-
Место монтажа может подвергаться воздействию прямых солнечных лучей. Однако в этом случае изделие может снизить мощность во избежание перегрева.
Следует соблюдать предписанные климатические условия ( > Технические характеристики).
-
В наличии должны быть минимум две профильные рейки для монтажа.
-
Основание каркаса, на котором закрепляются профильные рейки, должно быть твердым и ровным (например, бетон). В противном случае возможности для проведения работ по техническому обслуживанию будут ограниченны.
Требования к профильным рейкам:
Профильные рейки должны быть рассчитаны на соответствующую нагрузку и юстировку инверторов, встроенных в установку. При необходимости профильные рейки нужно укрепить.
Расстояние между профильными рейками должно соответствовать расстоянию между отверстиями в креплении для монтажного держателя.
Профильные рейки должны быть рассчитаны на диапазон зажима монтажного держателя.

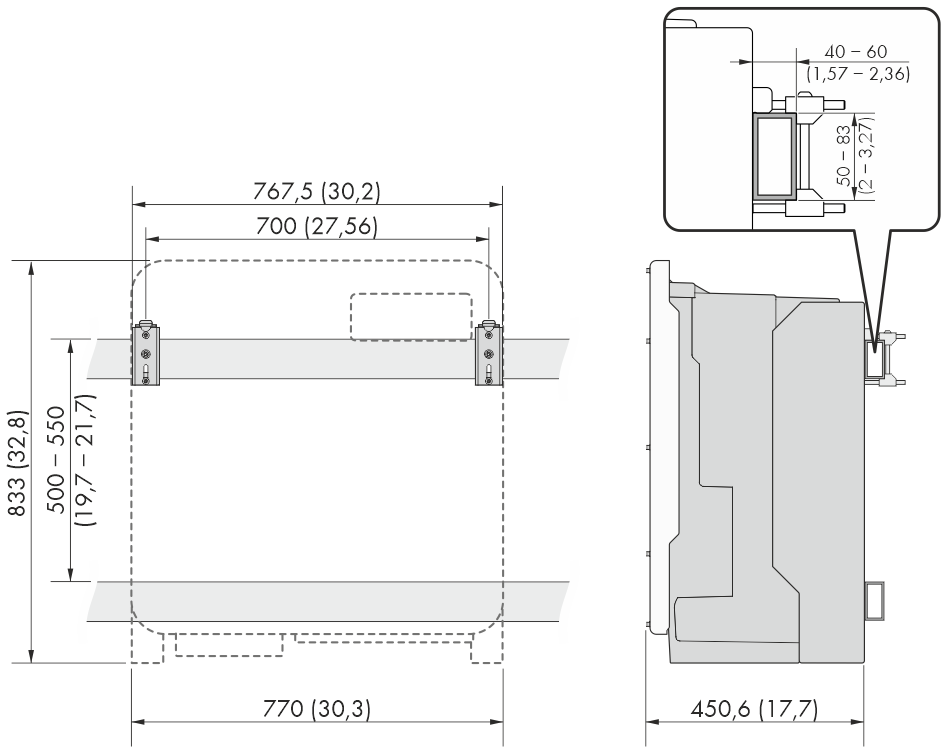

Размеры профильных реек и диапазон зажима монтажного держателя (размеры указаны в мм (дюймах))
Центр тяжести

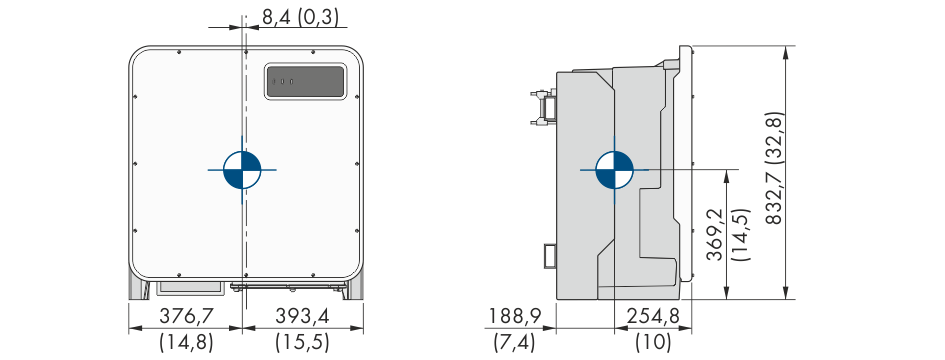

Размеры центра тяжести изделия (размеры указаны в мм (дюймах))
Допустимые и недопустимые позиции монтажа
-
Изделие разрешается устанавливать только в допустимом положении. Это предотвращает попадание влаги в изделие.
-
Изделие следует установить так, чтобы можно было без труда считывать сигналы светодиодов.
Допустимые и недопустимые позиции монтажа
Рекомендуемые расстояния
Соблюдение рекомендуемых расстояний обеспечивает достаточный теплоотвод. Это позволит предотвратить снижение мощности из-за слишком высокой температуры.
-
Соблюдайте рекомендуемые расстояния до стен, других инверторов и прочих предметов.

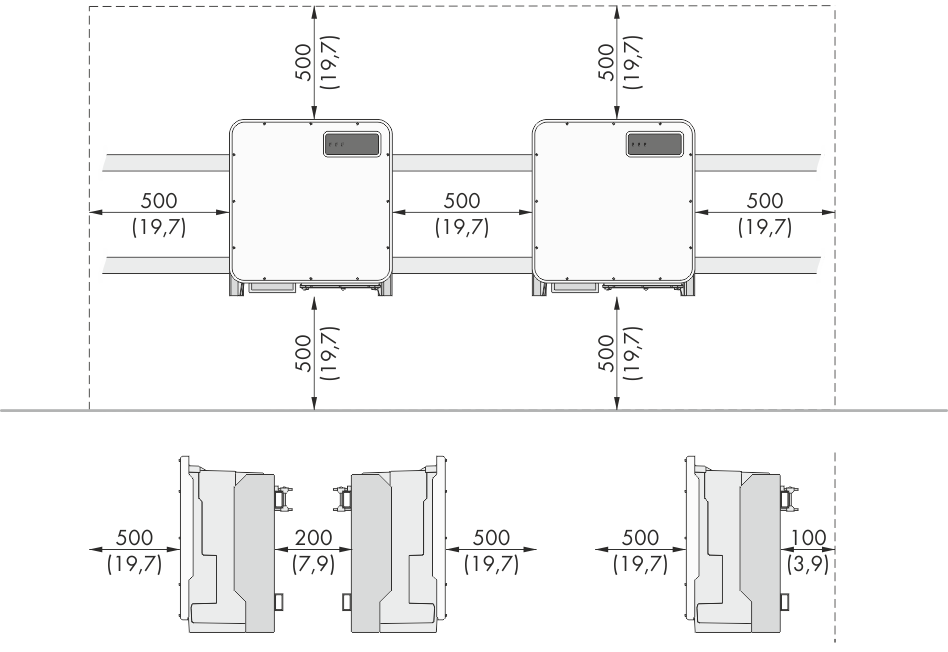

Рекомендуемые расстояния (Размеры указаны в мм)
