Передумови для монтажу

Вимоги до місця монтажу:

ПОПЕРЕДЖЕННЯ

Незважаючи на ретельне проектування, електрообладнання може викликати пожежу. Це може призвести до смерті чи важких травм.

Не монтуйте прилад у місцях, що містять вогненебезпечні речовини або легкозаймисті гази.
Не монтуйте прилад у потенційно вибухонебезпечних ділянках.

Передумови:

Не допускається монтаж у житловій зоні.
Місце монтажу вразливе до впливу прямих сонячних променів. Однак існує ймовірність того, що прилад може знизити продуктивність, щоб запобігти перегріву через високі температури.
Необхідно враховувати кліматичні умови ( > Технічні характеристики).
Для монтажу потрібно використовувати принаймні 2 профільні шини.
Основа рами, до якої прикріплені шини, має бути міцною та рівною (наприклад, бетон). Інакше додаткові сервісні операції будуть обмежені.

Вимоги до профільних шин:

Профільні шини мають бути розраховані на навантаження та налагодження інверторів, наявних у системі. За потреби для профільних шин потрібно використовувати укріплення.
Відстань профільних шин повинна бути розрахована для відстані отворів у частинах монтажного кріплення.
Профільні шини мають бути розраховані для зони затиску монтажного кронштейну.

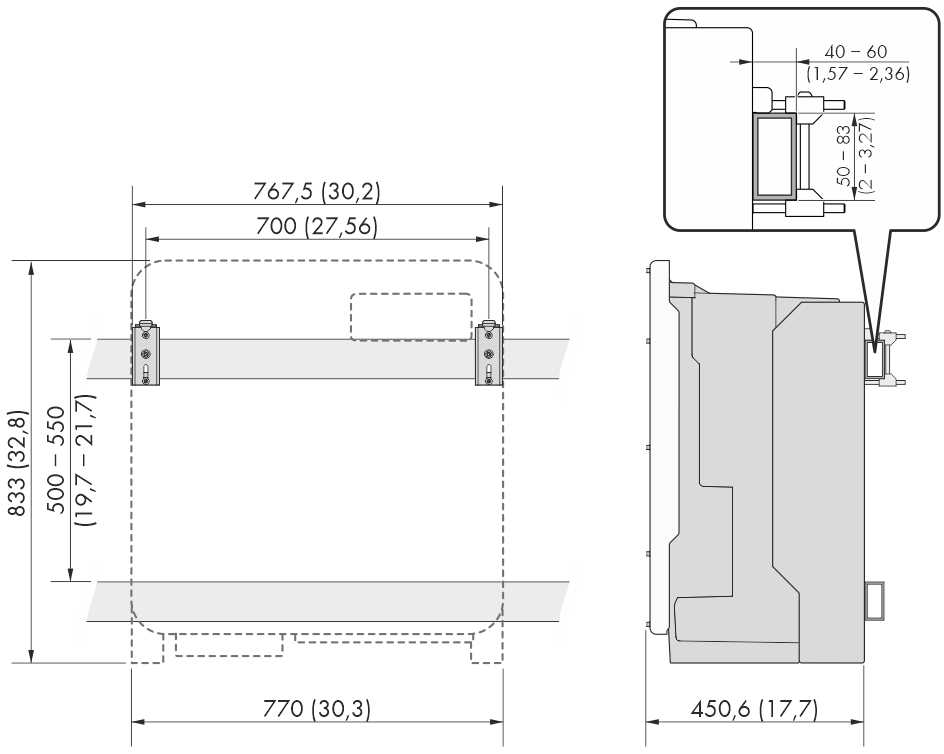

Нанесення розмірів профільних шин і зони затиску монтажного кронштейна (розміри в мм (дюймах))

Центральний елемент:

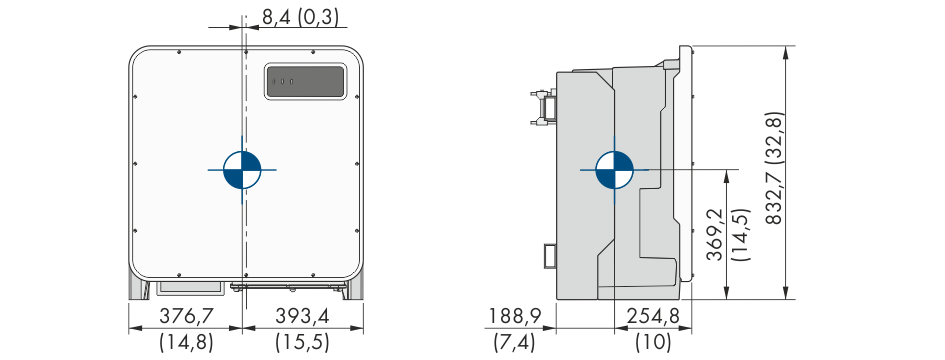

Нанесення розмірів центрального елементу приладу (розміри в мм (дюймах))

Допустимі та недопустимі позиції під час монтажу:

Прилад можна монтувати лише в одній допустимій позиції. Це служить гарантією того, що волога не зможе проникнути в прилад.
Прилад має бути змонтований так, щоб світлодіодні сигнали можна було легко зчитати.

Допустимі та недопустимі позиції під час монтажу

Рекомендовані відстані:

У разі дотримання рекомендованих відстаней гарантується достатній тепловідвід. Це запобігає зменшенню потужності через високу температуру.

Необхідно дотримуватися рекомендованих відстаней до стін, інших інверторів або об’єктів.

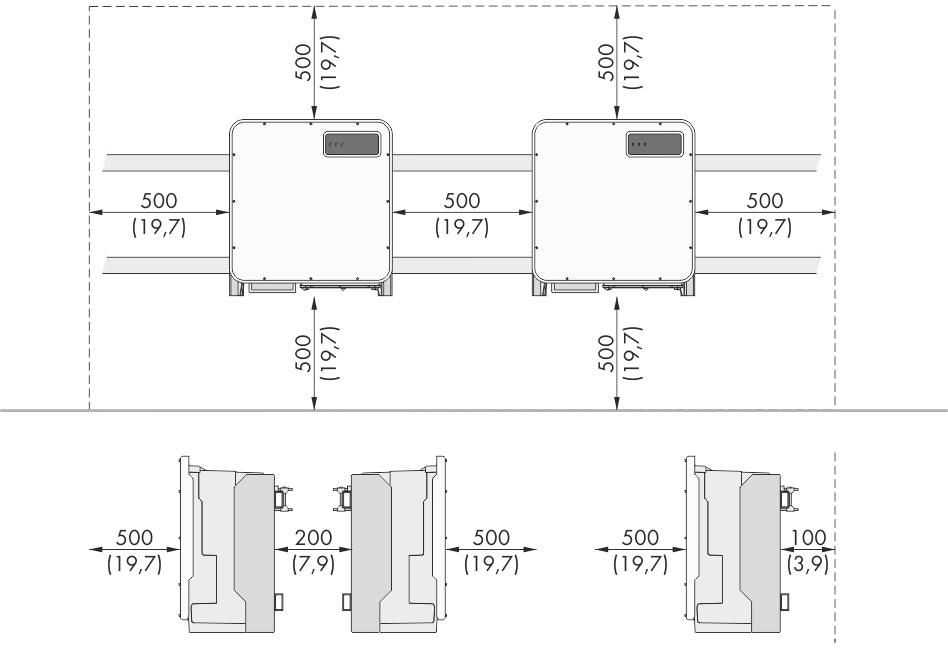

Рекомендовані відстані (Розміри в мм)
