Pré-requisitos para a montagem
Requisitos aplicáveis ao local de montagem:
ATENÇÃO
Perigo de morte devido a fogo ou explosão
Apesar de uma construção cuidadosa, os aparelhos elétricos podem incendiar-se. Isto pode resultar em morte ou lesões graves.
- Não montar o produto em zonas onde se encontrem materiais facilmente inflamáveis ou gases combustíveis.
- Não montar o produto em áreas onde exista perigo de explosão.
Pré-requisitos:
-
Não é permitida a montagem na área residencial.
-
O local de montagem não pode estar exposto à radiação solar direta. No entanto, a potência do produto pode ser reduzida devido às elevadas temperaturas, para evitar um sobreaquecimento.
-
As condições climáticas têm de ser respeitadas ( > Dados técnicos).
-
É necessário dispor de, pelo menos, 2 calhas de perfil para a montagem.
-
A base da armação, à qual as calhas de perfil estão fixadas, deve estar fixa e ser plana (p. ex., betão). Caso contrário, eventuais intervenções da assistência apenas serão possíveis de forma limitada.
Requisitos aplicáveis às calhas de perfil:
As calhas de perfil têm de ser projetadas para a capacidade de carga e o alinhamento dos inversores disponíveis no sistema. Se necessário, poderá ser necessário reforçar as calhas de perfil.
A distância das calhas de perfil tem de ser projetada para a distância dos furos nas peças do suporte de montagem.
As calhas de perfil têm de ser projetadas para a área de aperto do suporte de montagem.

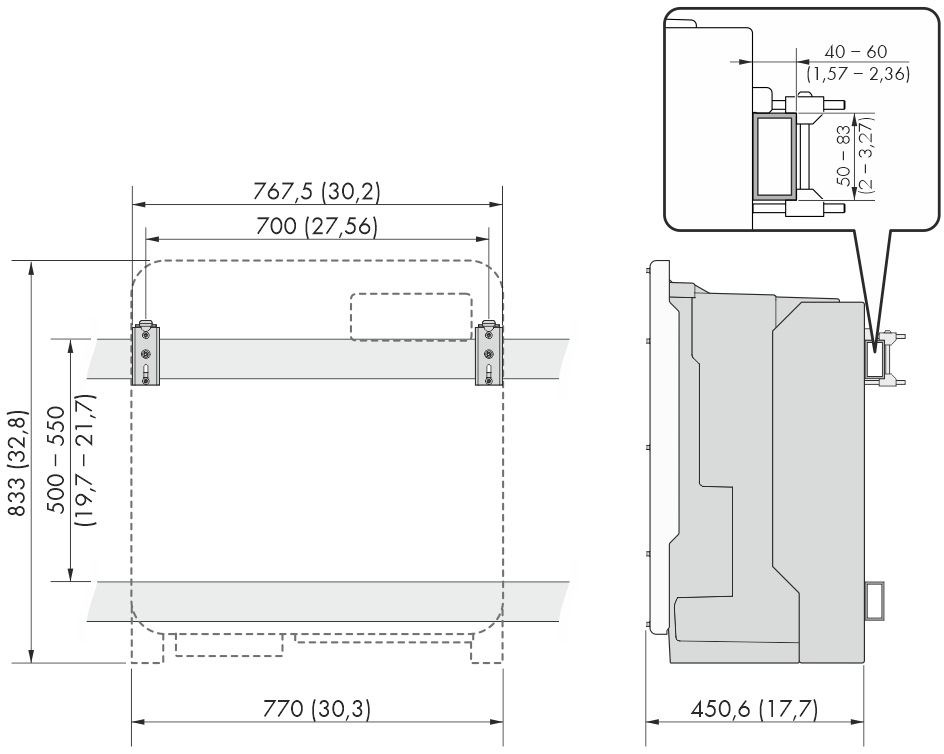

Posicionamento das calhas de perfil e área de aperto do suporte de montagem (dimensões em mm (in))
Centro de gravidade:

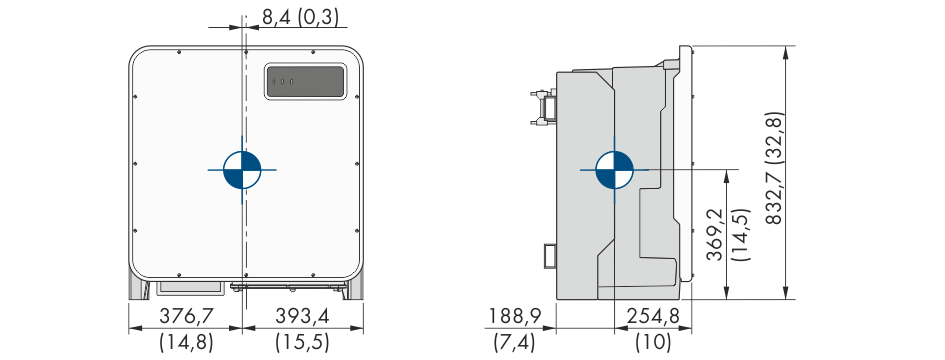

Posicionamento do centro de gravidade do produto (dimensões em mm (in))
Posições de montagem permitidas e não permitidas:
-
O produto só pode ser montado numa posição permitida. Deste modo fica assegurado que não possa ocorrer qualquer infiltração de humidade no produto.
-
O produto deve ser montado de forma que os sinais LED possam ser lidos sem dificuldades.
Posições de montagem permitidas e não permitidas
Distâncias recomendadas:
Se respeitar as distâncias recomendadas, está garantida uma suficiente dissipação do calor. Deste modo, evita-se uma redução da potência devido a temperatura demasiado elevada.
-
As distâncias recomendadas em relação a paredes, outros inversores ou objetos devem ser respeitadas.

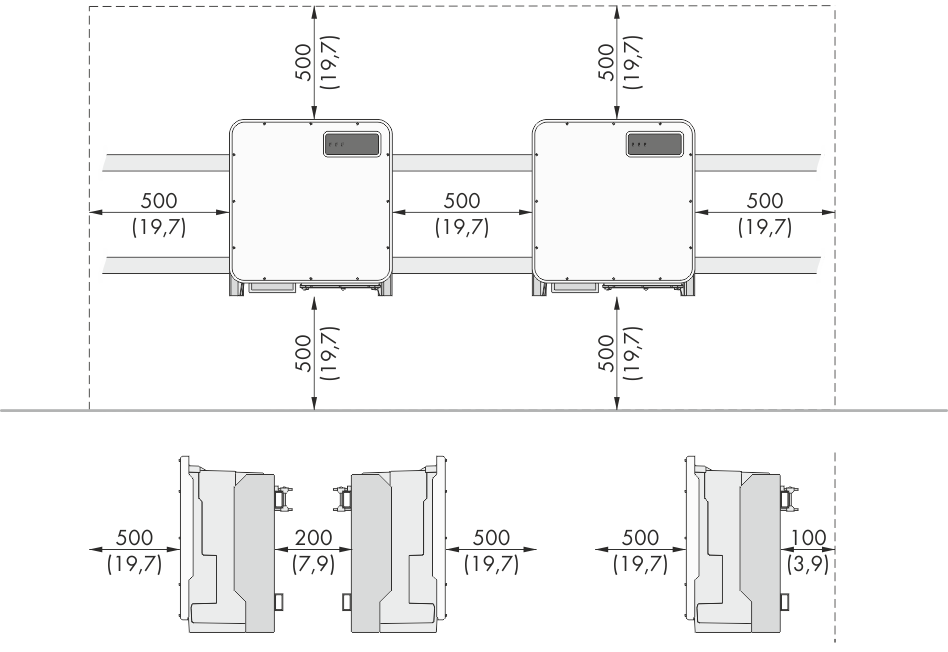

Distâncias recomendadas (dimensões em mm)
