Collegamento dei moduli fotovoltaici

Tecnico specializzato

Procedura:

  1. Disinserire l’inverter .
    2. 14245130252
  2. Rimuovere il nastro adesivo dall’apertura dell’involucro per la connessione dei moduli FV sugli ingressi A e B.
    3. 14323492876
  3. A seconda del numero di stringhe presenti, inserire 1 o 2 pressacavi M32x1,5 con boccola a 4 fori ciascuno in un'apertura dell'involucro per la connessione dei moduli FV e stringerli dall’interno con il controdado.
    4. 14323493260

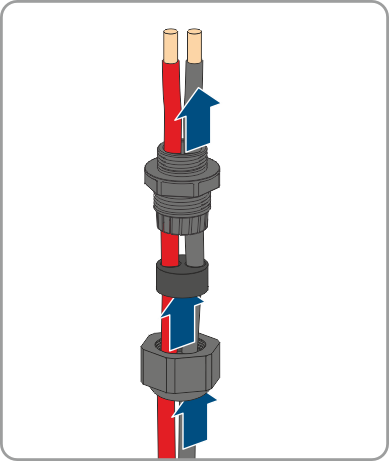

  4. Rimuovere il dado per raccordi da ciascun pressacavo e inserirlo sul cavo CC. Se vengono occupati tutti e 3 gli ingressi FV, infilare i cavi per PVA e PVB insieme attraverso un dado per raccordi e il pressacavo e il cavo per PVC attraverso un altro dado per raccordi e pressacavo.
  5. Rimuovere la boccola a 4 fori dal pressacavo.
    6. 14237849100
  6. Infilare i cavi CC ciascuno in un’apertura dell’involucro adatta nella boccola a 4 fori. Rompere il lato chiuso dell’apertura dell’involucro.
  7. Spelare i cavi CC di ca. 12 mm.
    8. 14326801292
  8. Premere verso l’alto le leve sulle morsettiere per la connessione dei moduli FV.
    9. 14237849868

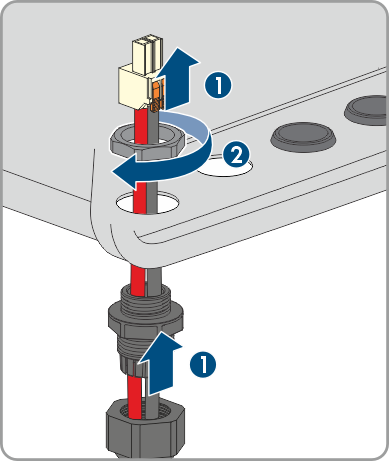

  9. Collegare i cavi CC alle morsettiere per la connessione dei moduli FV. A tale scopo inserire il conduttore e premere la leva verso il basso.
    10. 14237850636

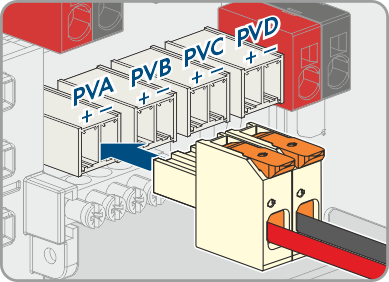

  10. Inserire le morsettiere sugli slot PVA, PVB e PVC.

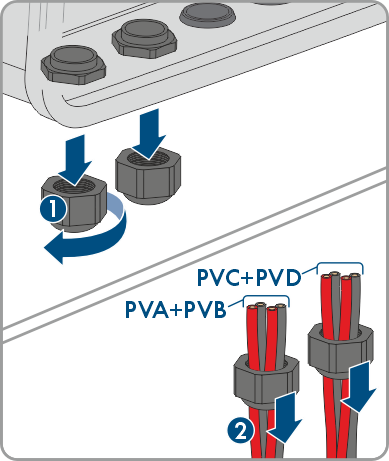

  11. Serrare a mano i dadi a risvolto dei pressacavi.
