Collegamento alla rete pubblica
Tecnico specializzato
- Disinserire l’inverter ( > Verificare l'assenza di tensione sull'inverter).
- Rimuovere il tappo cieco dall’apertura dell’involucro per la connessione della rete pubblica.
- Inserire il pressacavo M32x1,5 con guarnizione di tenuta nell’apertura dell’involucro per la connessione della rete pubblica e stringerlo dall’interno con il controdado.
- Con un diametro del cavo superiore a 18 mm, rimuovere la guarnizione di tenuta dal pressacavo
- Inserire il cavo attraverso il pressacavo e la guarnizione di tenuta all’interno dell’inverter. Se necessario, allentare leggermente il dado a risvolto del pressacavo.
- Spelare il cavo di 100 mm.
- Rimuovere la guaina isolante di L, N e PE rispettivamente di 18 mm.
- Collegare il conduttore di protezione in base alle indicazione con il tragitto più breve possibile alla sbarra collettrice senza che il conduttore sia in tensione. A tale scopo inserire il conduttore fino in battuta nella sbarra collettrice e stringere la vite (PZ2, coppia di serraggio minima 2,5 Nm).
- Per SBSE3.6-50 / SBSE4.0-50 / SBSE5.0-50 / SBSE6.0-50: inserire N e L attraverso la ferrite e fissare la ferrite con fascette serracavo.

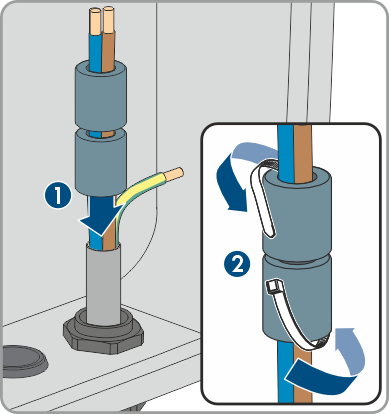

- Per SBSE8.0-50 / SBSE9.9-50: inserire N e L attraverso le due ferriti e fissare le ferriti con fascette serracavo.
- N e L devono essere collegati alla morsettiera AC in base alla marcatura. A tale scopo, se necessario, aprire i punti di fissaggio con un cacciavite a taglio (4 mm).
- Accertarsi che il ponte del cavo verso la messa a terra del conduttore N sia montato.
- Accertarsi che tutti i conduttori siano saldamente inseriti nei morsetti tirandoli leggermente.
- Stringere manualmente il dado a risvolto del pressacavo.
