Possibilità di connessione per la connessione CC
A seconda della classe di potenza, l'inverter è dotato di 3 ingressi FV (SBSE3.6-50 / SBSE4.0-50 / SBSE5.0-50 / SBSE6.0-50) o di 4 ingressi FV (SBSE8.0-50 / SBSE9.9-50). A ciascun ingresso FV può essere collegata 1 stringa nel funzionamento normale.
Gli ingressi CC A e B dell’inverter possono funzionare in parallelo ed è quindi possibile collegare più stringhe all’inverter per tutte le classi di potenza. Per SBSE8.0-50 / SBSE9.9-50 al posto degli ingressi CC A e B è possibile collegare in parallelo anche gli ingressi CC C e D.
Impiego di adattatori a Y per il collegamento in parallelo di stringhe
Gli adattatori a Y non devono essere impiegati per interrompere il circuito CC.
- Non installare gli adattatori a Y in un punto visibile o liberamente accessibile nelle immediate vicinanze dell’inverter.
- Per interrompere il circuito CC, disinserire sempre l’inverter come descritto nel presente documento .
Panoramica del collegamento nel funzionamento normale

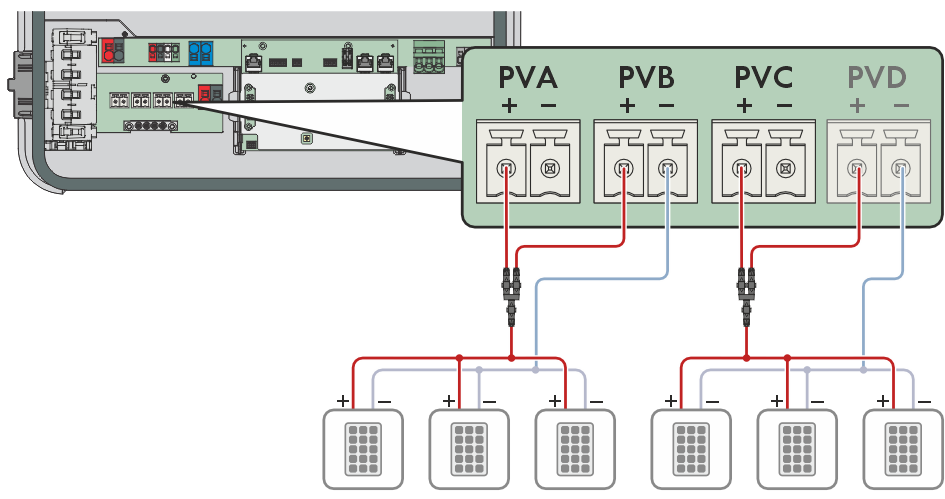

Panoramica della connessione nel collegamento in parallelo degli ingressi CC A e B nonché C e D
