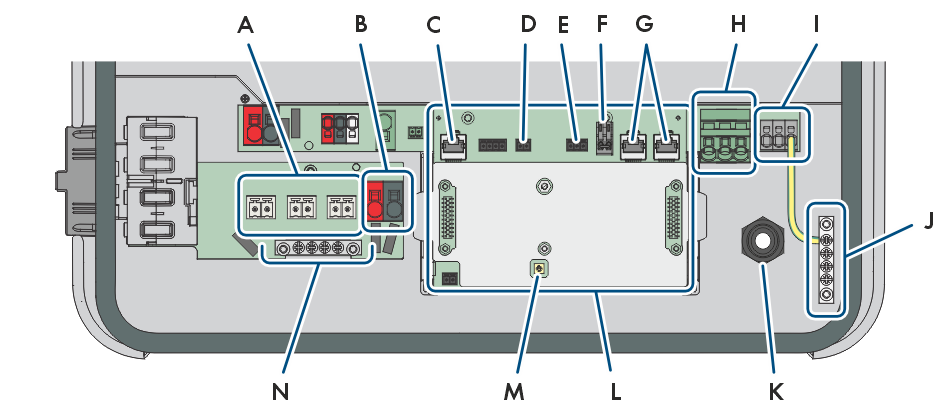

Vista interna

A

Morsettiere +PVA-, +PVB-, +PVC- e a seconda della classe di potenza +PVD- per la connessione dei moduli FV

B

Morsetti di collegamento BAT+ e BAT - per la connessione del cavo di potenza della batteria

C

Presa di rete BATTERY per la connessione del cavo di comunicazione della batteria

D

Slot SPS per la connessione del cavo di segnale per il funzionamento di backup

E

Slot MFR per il collegamento al relè multifunzione

F

Morsettiera GSI con ponte inserito per la connessione di un interruttore per l’arresto rapido

G

Prese di rete LAN-1 e LAN-2 per la connessione di contatori di energia elettrica, router, comunicazione batteria, comunicazione con altri inverter FV e altri apparecchi predisposti per Ethernet

H

Morsettiera AC per la connessione di L e N della rete pubblica

I

Morsettiera SPS per la connessione di L e N del cavo di segnale per il funzionamento di backup

J

Sbarra collettrice per la messa a terra della connessioni CA

K

Pressacavo M20x1,5 per il collegamento per la connessione del cavo di potenza per il funzionamento di backup

L

Gruppo di comunicazione

M

Sbarra di terra per la connessione di una messa a terra supplementare (se necessario)

N

Presa per antenna WLAN
