Attivazione dell’inverter

Tecnico specializzato

Requisiti:

L’interruttore automatico CA deve essere correttamente dimensionato e installato.
L’inverter deve essere montato correttamente.
Tutti i cavi devono essere collegati in modo corretto.
Le aperture dell’involucro non utilizzate devono essere chiuse con tappi ciechi.

Procedura:

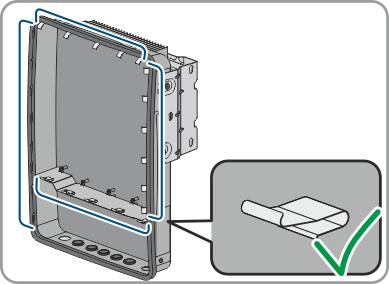

Accertarsi che tutte le staffe di fissaggio per cavi schermati siano presenti e fissate correttamente all’involucro. Per SBSE-3.6-50 / SBSE-4.0-50 / SBSE-5.0-50 / SBSE-5.8-US-50 / SBSE-6.0-50 si tratta di 19 staffe di fissaggio per cavi schermati, per SBSE8.0-50 / SBSE9.9-50 di 24 staffe di fissaggio per cavi schermati.

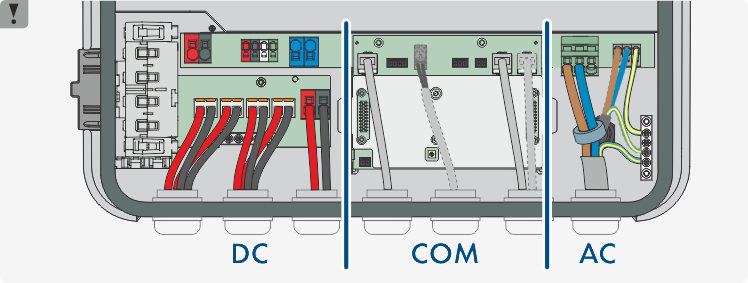

Accertarsi che nessun cavo sporga dall’involucro in modo da poter premere sul coperchio dell’involucro dopo averlo applicato.

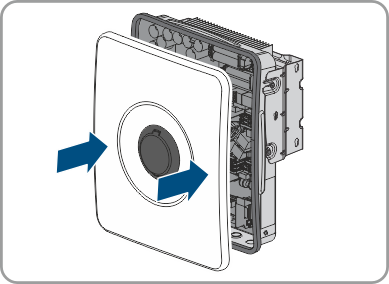

Allineare il coperchio dell’involucro sull’involucro e premere con entrambe le mani.

Aprire la copertura della chiusura dell’involucro e stringere la vite al centro con una brugola finché non si sente un clic. Rispettare il senso di rotazione indicato.
Richiudere la copertura della chiusura dell’involucro.
Il coperchio dell’involucro è fissato.

Se il sezionatore di carico CC è protetto da un lucchetto, aprire e rimuovere il lucchetto.

Agganciare le coperture laterali a sinistra e a destra ai ganci del supporto di montaggio e spingerle verso il basso.

Premere le coperture laterali in basso fino a sentire un clic.
Accertarsi che le coperture laterali siano montate correttamente. Altrimenti l’inverter non è protetto contro il sollevamento.
Attivare la batteria (vedere le istruzioni della batteria).

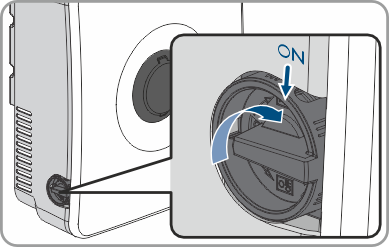

Inserire il sezionatore di carico CC dell’inverter.
Inserire l’interruttore automatico CA.
Attendere che il LED verde si accenda o lampeggi o che i LED verde e rosso lampeggino contemporaneamente. Questa operazione può durare fino a 5 minuti.
Se, durante la messa in servizio, il LED verde e il LED rosso lampeggiano simultaneamente, il funzionamento viene arrestato poiché non è ancora stato impostato un record di dati nazionali. Affinché l’inverter possa riprendere a funzionare, è necessario eseguire la configurazione e impostare un record di dati nazionali.
Se il LED verde continua a lampeggiare, non sono ancora soddisfatte le condizioni di attivazione per la modalità di immissione in rete. Non appena sono soddisfatte le condizioni per la modalità d’immissione in rete, l’inverter inizia a immettere in rete e il LED verde diventa fisso o lampeggiante a seconda della potenza disponibile.
Se il LED rosso è acceso, si è verificato un evento. Scoprire l ’evento che si è verificato ed eventualmente adottare dei provvedimenti.
Accertarsi che l ’inverter immetta senza anomalie.
