Messa a terra aggiuntiva

Tecnico specializzato

Se a livello locale è richiesta una seconda messa a terra o un collegamento equipotenziale, è possibile realizzare una messa a terra aggiuntiva del prodotto. In questo modo si evita la formazione di una corrente di contatto in caso di guasto del conduttore di protezione sul collegamento del cavo CA. La vite M5x16 necessaria, la rondella e la rondella elastica fanno parte del contenuto della fornitura dell'inverter.

Ulteriore materiale richiesto:

  • 1 capocorda ad anello

Procedura:

  1. Rimuovere la guaina isolante dal cavo di messa a terra.
    2. 13319688076

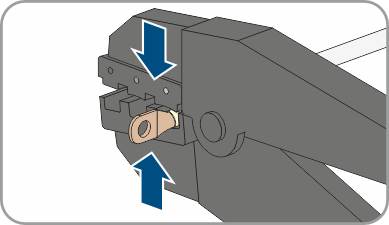

  2. Inserire la parte spelata del cavo di messa a terra nel capocorda ad anello e crimparlo con una pinza crimpatrice.
    3. 13316745228

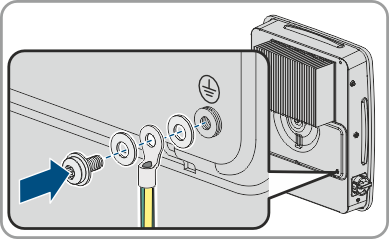

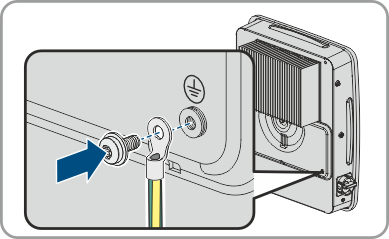

  3. Inserire la vite con rondella elastica nel capocorda ad anello e nella rondella e avvitare il capocorda ad anello con la vite al punto di collegamento per un’ulteriore messa a terra con un cacciavite Torx (TX25) (coppia di serraggio: 2,5 Nm).
