Připojení AC kabelu k AC zástrčce nebo odbočovací krabici
První střídač můžete na AC straně připojit k přístroji Sunny Multigate dvěma způsoby:
-
připojení za použití přiložené AC zástrčky
-
připojení pomocí odbočovací krabice s integrovanou průchodkovou svorkou
Kabeláž s AC zástrčkou
AC kabeláž celého FV systém s AC zástrčkou
Postup:
- Ověřte, zda je dvoupólový jistič vedení přístroje Sunny Multigate vypnutý a zajištěný proti opětovnému zapnutí.
- Ověřte, zda jsou FV panely zakryté.
- Připravte AC zástrčku ( > Příprava AC zástrčky).
- Zastrčte volný konec AC kabelu připojeného ke střídači do zásuvky na připravené AC zástrčce.
- AC zástrčka slyšitelně zaklapne. Musejí při tom souhlasit západky obou zástrček.
NEBEZPEČÍ
Nebezpečí usmrcení v důsledku zásahu elektrickým proudem
AC zástrčka se nesmí zapojovat pod zátěží.
Kabeláž s odbočovací krabicí
Místo AC zástrčky můžete pro připojení AC kabelu střídače k přístroji Sunny Multigate použít také odbočovací krabici s průchodkovou svorkou. Při přípravě a připojování AC kabelu postupujte podle pokynů od výrobce odbočovací krabice.

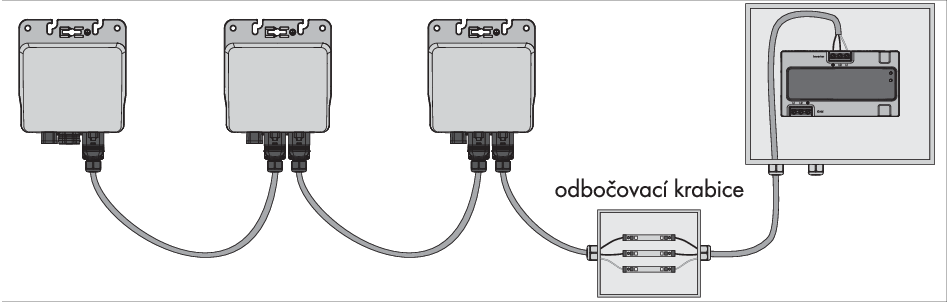

AC kabeláž celého FV systém s odbočovací krabicí
Požadavky na kabely:
- Platí stejné požadavky na kabely jako při použití AC zástrčky ( > Příprava AC zástrčky).
Postup:
- Odřízněte volnou zástrčku na konci AC kabelu ze střídače.
- Připravte AC kabel a připojte ho k odbočovací krabici, jak je to uvedeno v popisu od výrobce odbočovací krabice.
