Conexión de los cables de CA al conector de campo de CA o a la caja de empalme
Puede conectar el primer inversor en el lado de CA con el Sunny Multigate de estas dos formas:
-
Conexión con el conector de campo de CA incluido
-
Conexión a través de una caja de empalme con borne de paso integrado
Cableado con conector de campo de CA

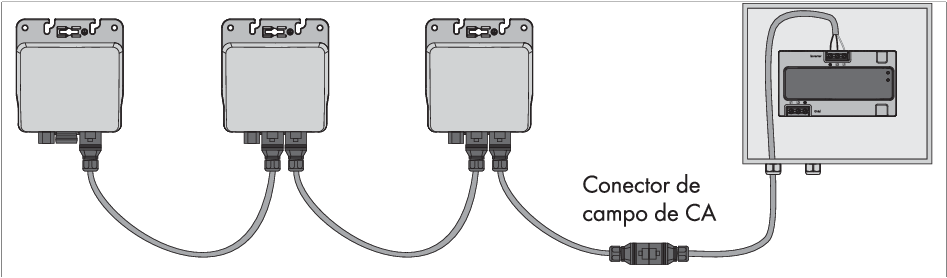

Cableado de CA de toda la planta fotovoltaica con conector de campo de CA
Procedimiento:
- Asegúrese de que el disyuntor bifásico esté desconectado del Sunny Multigate y asegurado contra cualquier reconexión accidental.
- Asegúrese de que los módulos fotovoltaicos estén cubiertos.
- Prepare el conector de campo de CA ( > Preparación del conector de campo de CA).
- Introduzca el extremo libre del cable de CA conectado al inversor en la hembrilla del conector de campo de CA preparado.
- El conector de campo de CA encaja de forma audible. Los enganchados de los dos conectores deben coincidir.
PELIGRO
Peligro de muerte por descarga eléctrica
El conector de campo de CA no debe conectarse bajo carga.
Cableado con caja de empalme
En lugar del conector de campo de CA puede utilizar para la conexión del cable de CA del inversor con el Sunny Multigate de forma alternativa una caja de empalme con borne de paso. Para la preparación y la conexión del cable de CA proceda según describa el fabricante de la caja de empalme.
Cableado de CA de toda la planta fotovoltaica con caja de empalme
Requisitos para el cableado:
- Se exigen los mismos requisitos para el cableado que en el caso de utilizar el conector de campo de CA ( > Preparación del conector de campo de CA).
Procedimiento:
- Corte el conector libre en el extremo del cable de CA del inversor.
- Prepare el cable de CA y conéctelo a la caja de empalme según las instrucciones del fabricante de la caja de empalme.
