Raccorder le câble AC à la fiche AC confectionnable sur le terrain ou à la boîte de jonction
Côté AC, il y a deux façons de raccorder le premier onduleur au Sunny Multigate.
-
Raccordement avec la fiche AC confectionnable sur le terrain fournie
-
Raccordement via boîte de jonction avec borne de traversée intégrée
Câblage avec fiche AC confectionnable sur le terrain

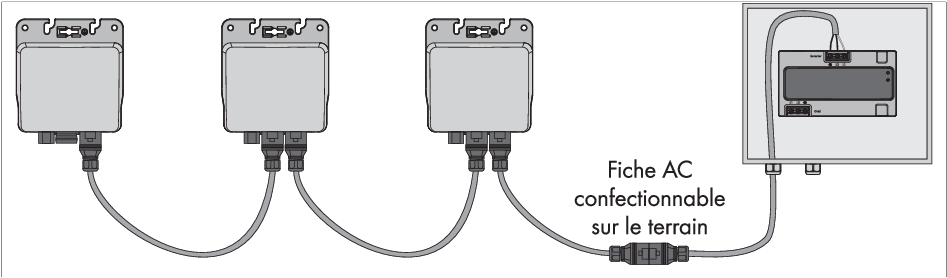

Câblage AC de l’ensemble de l’installation photovoltaïque avec fiche AC confectionnable sur le terrain
Procédure :
- Assurez-vous que le disjoncteur miniature à deux pôles du Sunny Multigate est coupé et sécurisé contre le réenclenchement.
- Assurez-vous que les panneaux photovoltaïques sont recouverts.
- Assemblez la fiche AC confectionnable sur le terrain ( > Assemblage de la fiche AC confectionnable sur le terrain).
- Enfichez l’extrémité non utilisée du câble AC raccordé à l’onduleur dans l’embase de la fiche AC confectionnée sur le terrain.
- La fiche AC confectionnable sur le terrain s’enclenche de façon audible. Pour cela, il faut que les éléments d’enclenchement des deux fiches concordent.
DANGER
Danger de mort par choc électrique
N’enfichez pas la fiche AC confectionnable sur le terrain lorsqu’elle est en charge.
Câblage avec boîte de jonction
À la place de la fiche AC confectionnable sur le terrain, vous pouvez également utiliser une boîte de jonction avec borne de traversée pour relier le câble AC de l’onduleur au Sunny Multigate. Pour confectionner et raccorder le câble AC, procédez comme décrit par le fabricant de la boîte de jonction.

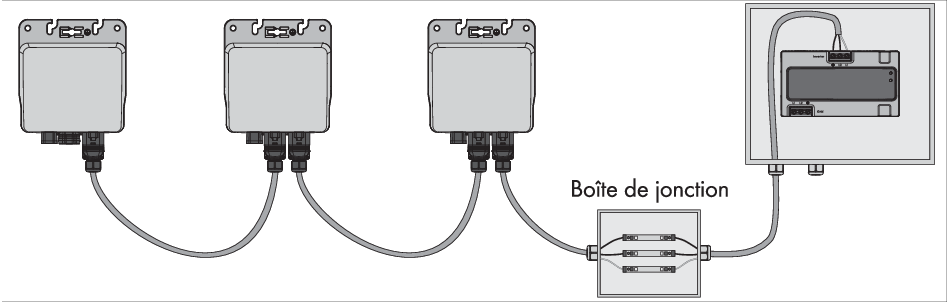

Câblage AC de l’ensemble de l’installation photovoltaïque avec boîte de jonction
Exigences en matière de câbles :
- Les mêmes exigences en matière de câbles que pour la fiche AC confectionnable sur le terrain s’appliquent ( > Assemblage de la fiche AC confectionnable sur le terrain).
Procédure :
- Coupez la fiche non utilisée à l’extrémité du câble AC de l’onduleur.
- Assemblez le câble AC et raccordez-le à la boîte de jonction en procédant comme décrit par le fabricant de la boîte de jonction.
