Conexión del suministro de tensión hasta 63 A

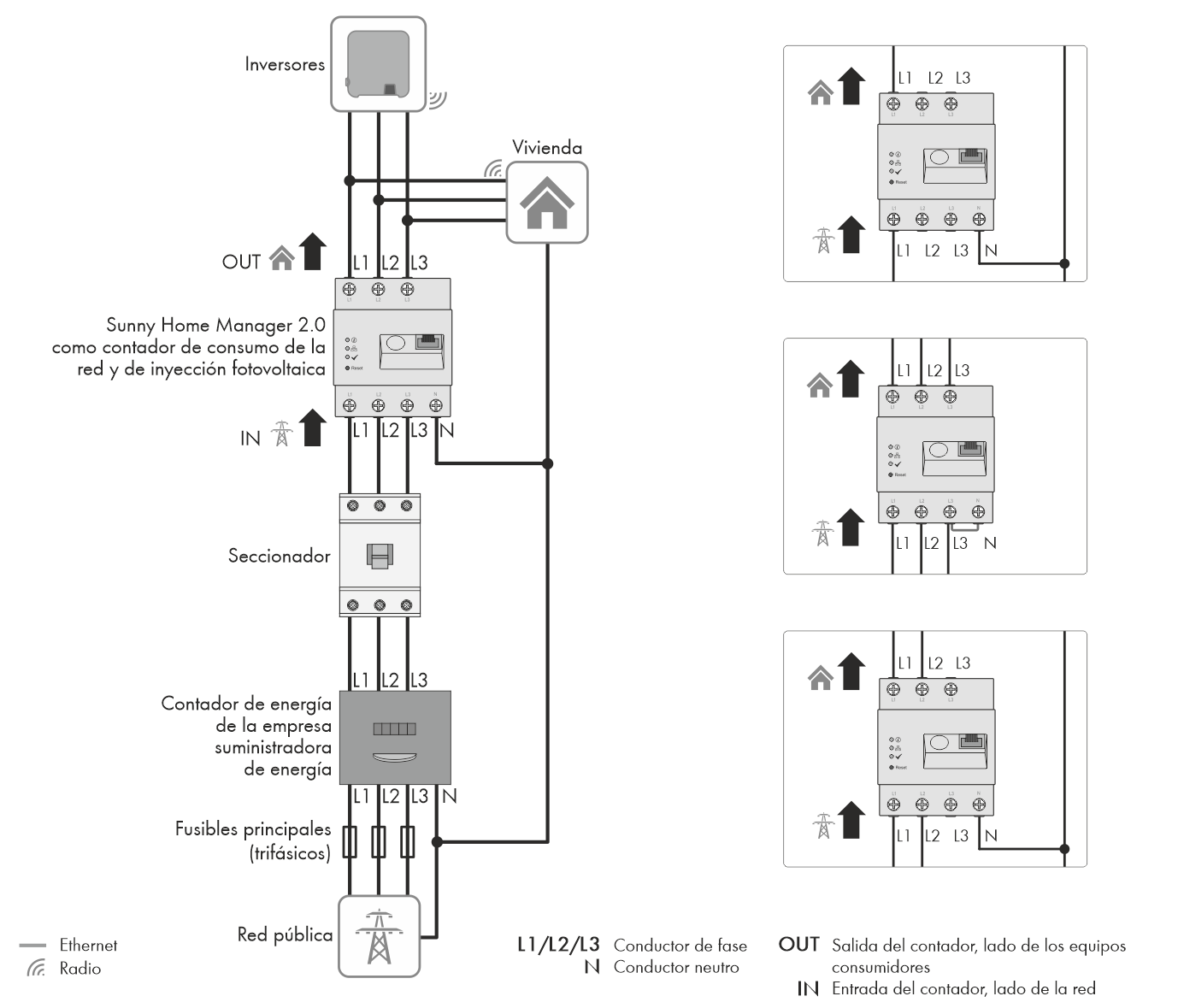

Ejemplo de conexión en redes TN y TT con la instalación en el punto de conexión a la red utilizando el equipo de medición integrado
Procedimiento:
- Desconecte el punto de conexión de la tensión y asegure el producto contra cualquier reconexión accidental.
- Conecte el conductor de fase al Sunny Home Manager en función de las condiciones de la red pública como se indica a continuación:
- En redes públicas trifásicas, conecte los conductores de fase L1, L2, L3 y el conductor neutro N en los bornes roscados de la entrada del Sunny Home Manager.
- En redes públicas monofásicas, conecte el conductor de fase L1 y el conductor neutro N a los bornes roscados de la entrada del Sunny Home Manager.
- En redes Delta-IT, conecte los conductores de fase L1, L2, L3 a los bornes roscados de la entrada del Sunny Home Manager. Conecte además el conductor de fase L3 al conductor neutro N.
- En redes de fase partida (redes monofásicas de tres conductores), conecte los conductores de fase L1 y L2, así como el conductor neutro N, a los bornes roscados de la entrada del Sunny Home Manager.
Para ello, abra con un destornillador de estrella Pozidriv cada borne roscado, introduzca el conductor en el punto de apriete y apriete el tornillo (par de apriete: 2,0 Nm).
Si no desea utilizar el Sunny Home Manager como equipo bidireccional -tal como está previsto de fábrica-, sino que prefiere utilizar solamente una de sus dos funciones, el Sunny Home Manager debe conectarse del siguiente modo:
Cuando se utiliza exclusivamente para medir la potencia de generación fotovoltaica:
Conecte el Sunny Home Manager en el punto de conexión común de todos los inversores fotovoltaicos de la red doméstica.
Indicación: para medir la potencia de intercambio de red, en el punto de conexión a la red debe haber instalado un SMA Energy Meter.Cuando se utiliza exclusivamente para medir la potencia de intercambio de red:
Conecte el conductor de fase L1 y el conductor neutro a los bornes roscados de la entrada del Sunny Home Manager. Para ello, abra con un destornillador de estrella Pozidriv cada borne roscado, introduzca el conductor en el punto de apriete y apriete el tornillo (par de apriete: 2,0 Nm).
